PVC Taping Round aktyèl transfòmatè



AVÈTISMAN KRITIK SEKIRITE (Dwe Li an premye)

PA JANM louvri-sikwi yon CT vivan. Sikwi segondè a nan yon CT dwe toujou kout (ak yon blòk kout oswa tèminal) anvan nenpòt ki travay yo fè epi yo dwe sèlman louvri apre nouvo fil elektrik la byen konekte. Yon -sikwi CT louvri ka pwodui vòltaj segondè ki letal.



Round aktyèl transfòmatèApèsi sou lekòl la

Li se yon kalite transfòmatè enstriman ki fèt pou:

Mezire kouran altènatif (AC) nan yon sikwi gwo-pouvwa.

Diminye aktyèl segondè a nan yon nivo estanda, san danje, ak mezirab.

Izole enstriman mezi yo (ammèt, rle, mèt) nan sikwi prensipal segondè -vòltaj la.



Karakteristik defini li yo se yon nwayo fè kontinyèl, sikilè ki fèt ak asye laminated Silisyòm oswa yon materyèl ferit. Nwayo sa a se blese inifòm ak yon kantite egzak vire nan fil amann, ki fòme likidasyon segondè a.



Kondiktè ki pote aktyèl la pou mezire (kondiktè prensipal la) tou senpleman pase tou dwat nan twou sant la.

Karakteristik kle ak karakteristik

Solid-Nwayo (Fiks): Kalite ki pi komen. Kondiktè prensipal la dwe dekonekte pou enstale transfòmatè a sou li. Sa a bay pi bon presizyon epi li itilize pou enstalasyon pèmanan.



Divize-Nwayo (Klonje-Ou): Nwayo a gon epi yo ka louvri, sa ki pèmèt li sere nan yon kondiktè ki egziste deja san yo pa dekoneksyon. Sa esansyèl pou mesure tanporè oswa odit enèji. Li se yon ti kras mwens egzat pase yon ekivalan solid-debaz.



Fado: chaj maksimòm (enpedans) CT a ka kondwi sou bò segondè li, anjeneral eksprime nan VA (Volt-Amps). Depase chay la ka lakòz erè mezi enpòtan.



Klas Presizyon: Defini ki jan presi CT a nan ranje espesifye li (egzanp, Klas 0.5, Klas 1, Klas 3). Pi wo presizyon nesesè pou mesure revni kont siveyans jeneral.



Enstalasyon: REMAK SEKIRITE KRITIK: Sikwi segondè yon CT pa dwe janm louvri pandan kouran prensipal la ap koule. Sa a ka pwovoke vòltaj danjerezman wo, riske chòk elektrik grav, domaj ekipman, ak echèk izolasyon. Segondè a ta dwe toujou kout-sikwi lè yo pa konekte ak yon chaj.





Aplikasyon komen:

Round CT yo omniprésente nan sistèm elektrik:

• Meter enèji: Itilizasyon prensipal la. Yo bay siyal antre pou kontè sèvis piblik ak sub-mèt nan bilding komèsyal ak endistriyèl.
• Pwoteksyon Relay: Yo manje siyal aktyèl yo nan relè pwoteksyon, sa ki ka detekte defo (surkouran, sikui kout) ak disjoncteurs vwayaj yo izole pwoblèm nan.
• Siveyans aktyèl: Itilize ak ammèt ak enstriman panèl pou montre nivo aktyèl sou switchgear ak panno kontwòl.
• Analiz Kalite pouvwa: Itilize ak analizeur pou kontwole distòsyon Harmony, Spikes aktyèl, ak lòt pwoblèm kalite pouvwa.
• Etid chaj: Tanporè fann-debaz CT yo itilize pou analize modèl konsomasyon enèji nan sikwi espesifik yo.



Avantaj kont lòt fòm CT (pa egzanp, rektangilè, Kalite Bar-)



• Efikasite: Nwayo sikilè a trè efikas nan ki gen jaden mayetik la, minimize pèt yo.
• Gwosè kontra enfòmèl ant: Fòm yo pèmèt pou yon konsepsyon kontra enfòmèl ant ak evalyasyon yo.
• Pèfòmans inifòm: Konsepsyon simetrik la bay pèfòmans konsistan kèlkeswa pozisyon kondiktè a nan twou a (osi lontan ke li santre).
• Disponibilite Wide: Fòm ki pi komen an, ki disponib nan yon pakèt gwosè ak rapò.



An rezime, yon transfòmatè aktyèl wonn se yon aparèy senp, efikas ak vital pou mezire ak kontwole kouran elektrik san danje nan prèske tout sistèm kouran AC modèn.

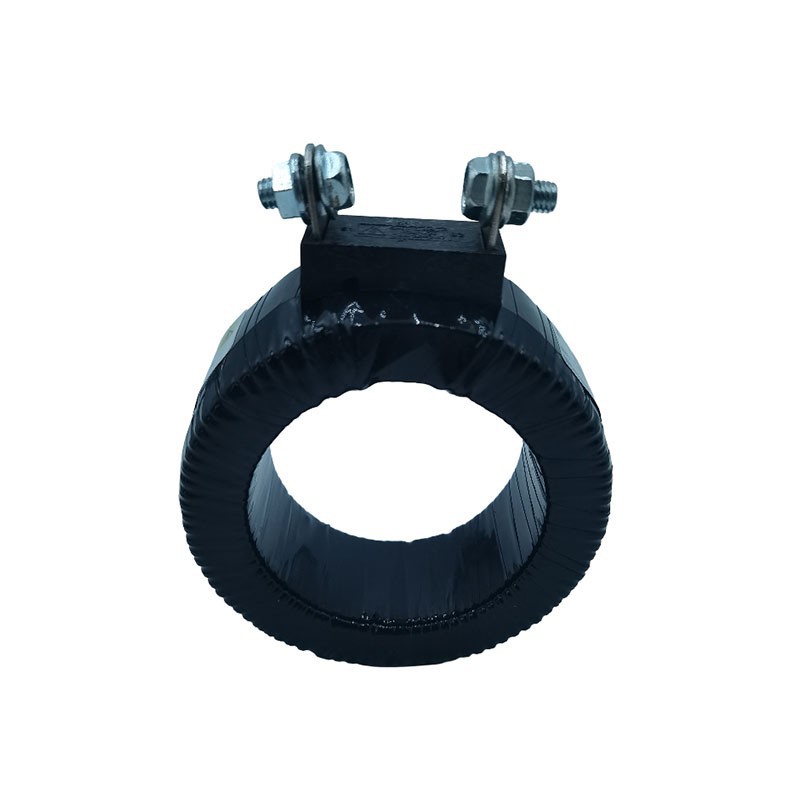

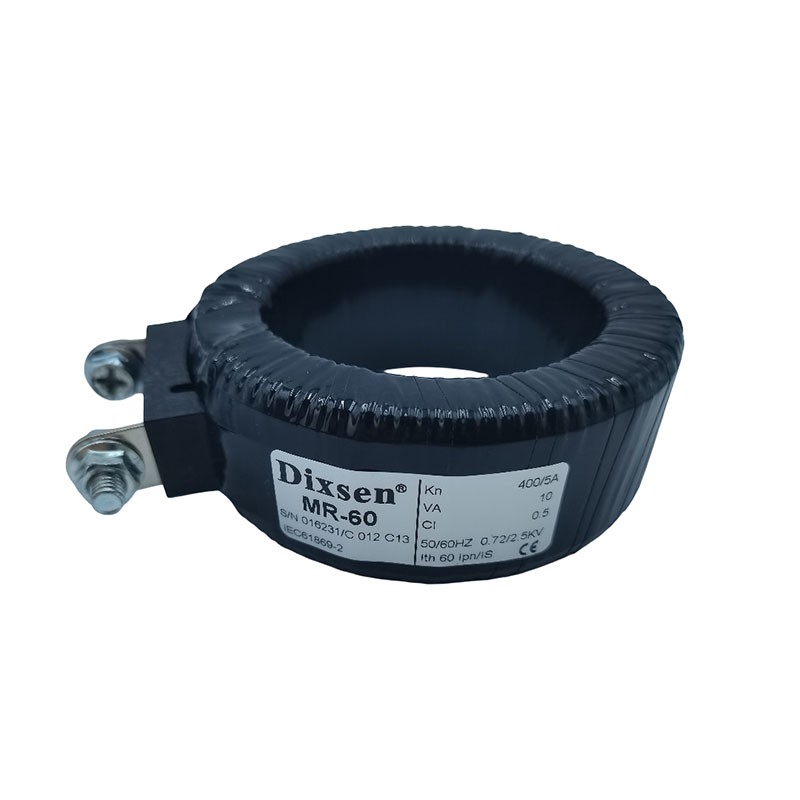

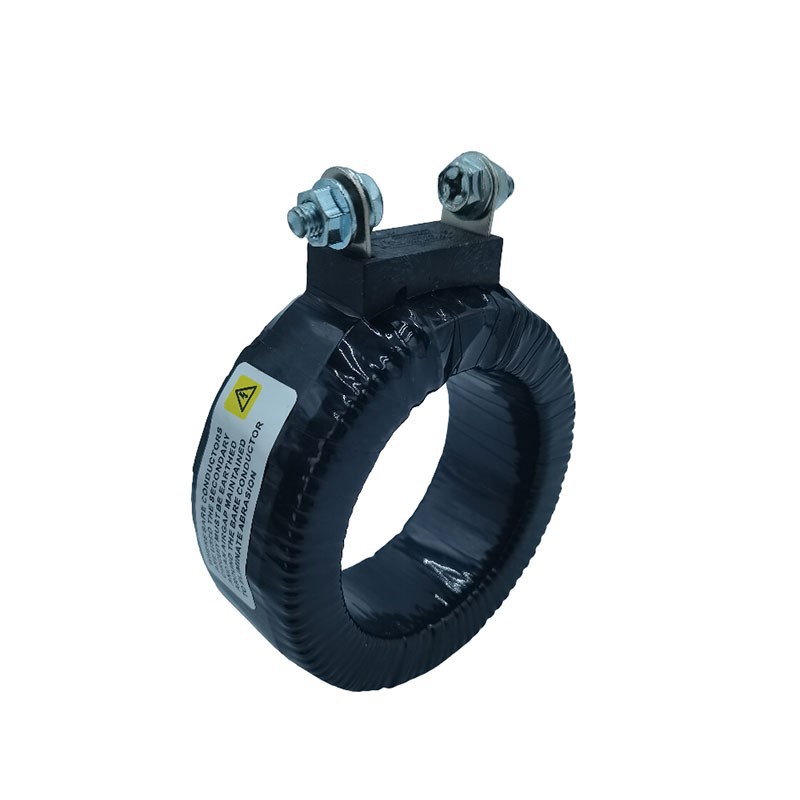

MR-60 a se yon gwo-presizyon, PVC taping wonn transfòmatè aktyèl ki fèt pou aplikasyon pou mezi presizyon ki mande pèfòmans serye ak Klas 0.5 presizyon. Li se fabrike lè l sèvi avèk nwayo bon jan kalite Silisyòm fè ki asire ekselan pèfòmans mayetik ak pèt nwayo minimòm. Chak nwayo izole pou maksimize sekirite elektrik ak estabilite, pandan y ap likidasyon segondè a aplike ak ekipman otomatik presizyon likidasyon pou garanti konsistans ak presizyon.



Transfòmatè a pwoteje pa yon milti-kouch, move tan-laminèt lojman ki konpoze de polyester solid ak PVC materyèl, ki bay rezistans eksepsyonèl nan imidite, pousyè, pwodui chimik, ak enpak mekanik. Konstriksyon dirab sa a fè MR-60 apwopriye pou operasyon nan yon pakèt anviwònman endistriyèl ak deyò.



Ideyal pou itilize nan kontè enèji, siveyans griy, automatisation poste, ak analiz kalite pouvwa a, MR-60 asire fyab operasyon alontèm ak presizyon mezi sou yon lavi sèvis pwolonje. Pou fasilite enstalasyon, pye aliye opsyonèl ki disponib pou sipòte aliye an sekirite ak fleksib nan divès patiraj elektrik ak konfigirasyon panèl.



Modèl	Rapò (A)	Fado (VA)
		Klas: 0.5	Klas: 1.0
MR-60	300/5	3.75	5
MR-60	400/5	5	7.5
MR-60	500/5	5	10
MR-60	600/5	7.5	10
MR-60	800/5	7.5	10

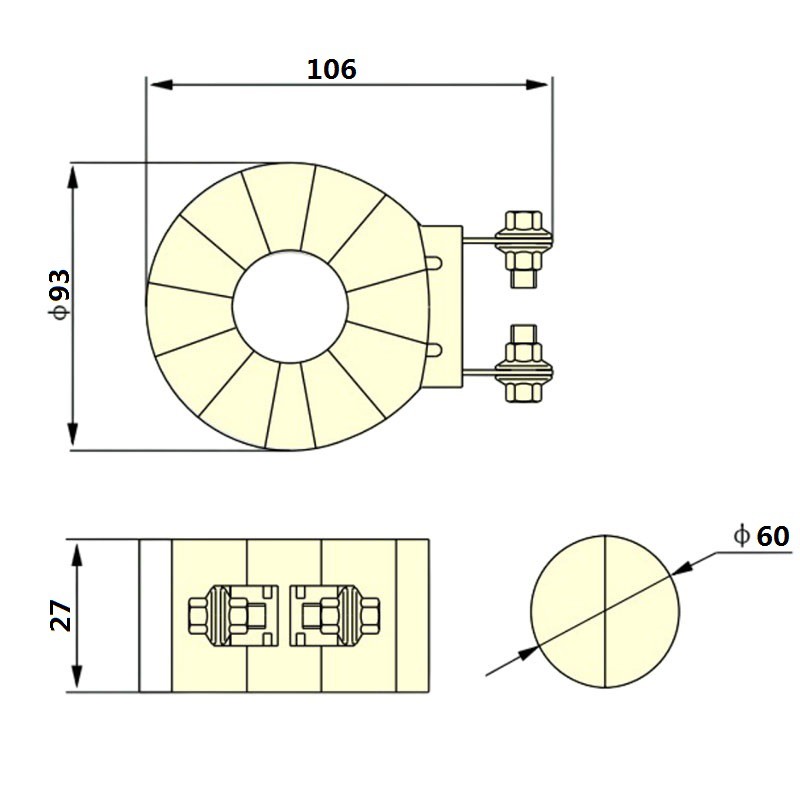

Dimansyon (mm)
