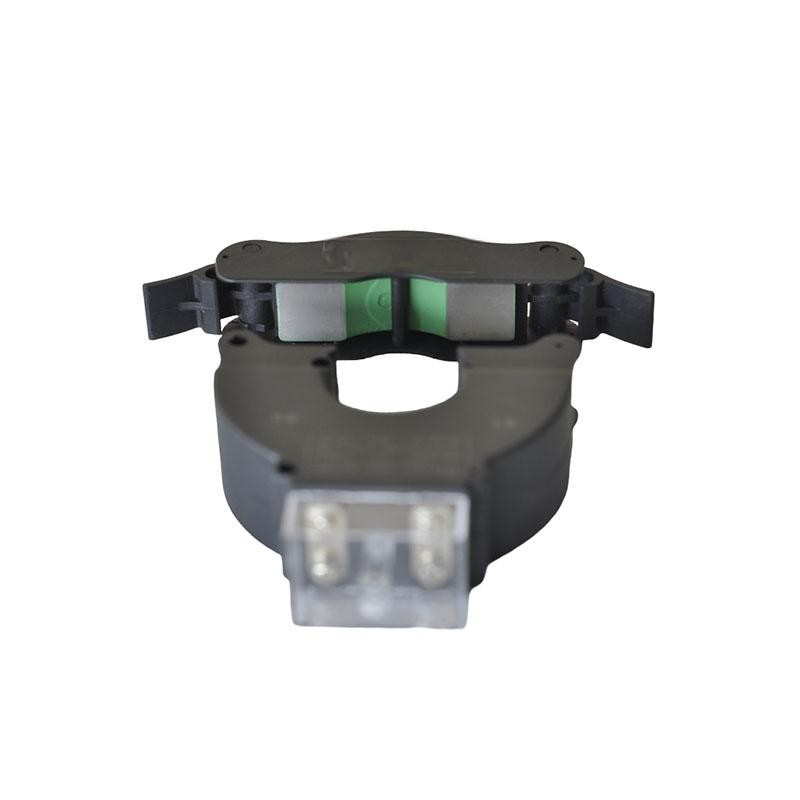

AC divize nwayo transfòmatè aktyèl

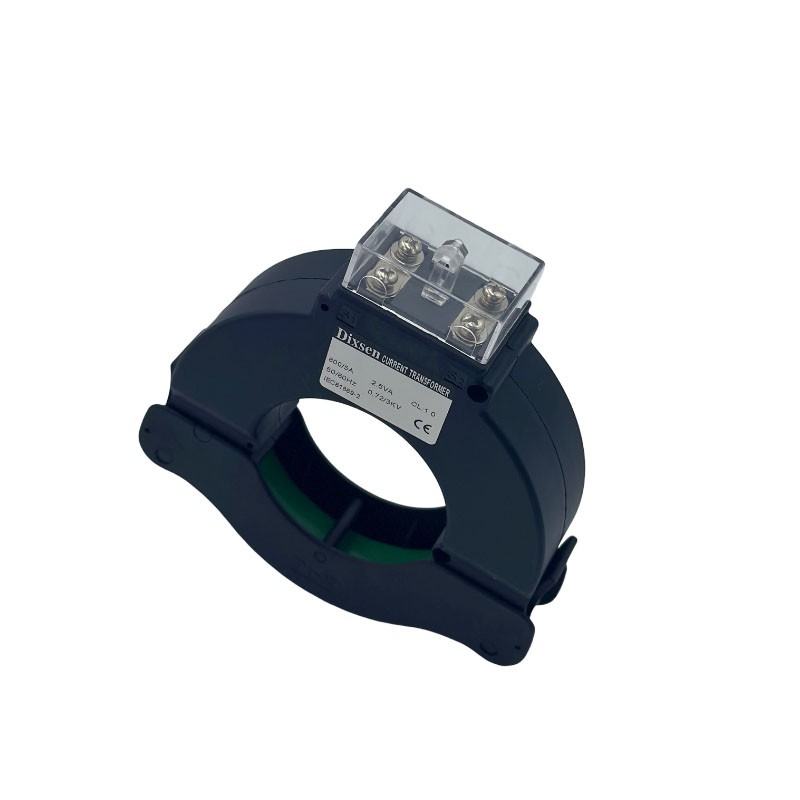

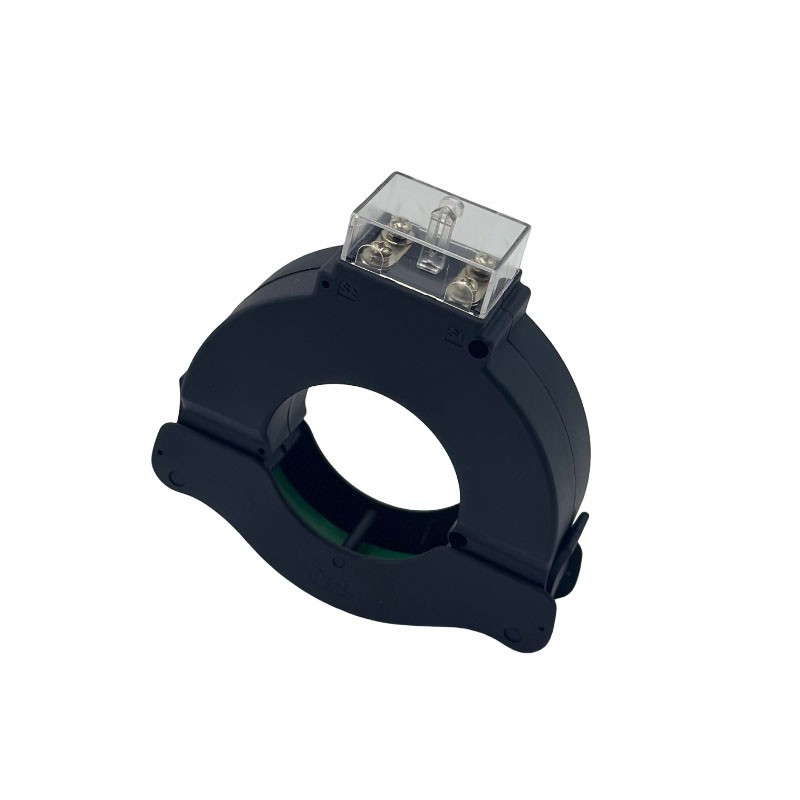

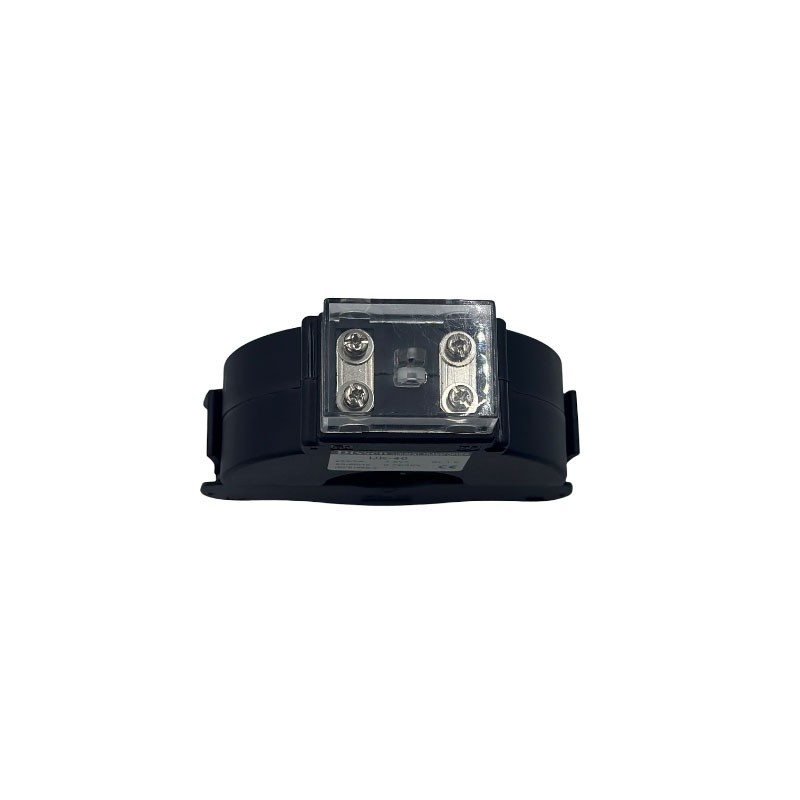

Kalite nan bag UK40 se yon nouvo AC fann transfòmatè aktyèl nwayo pou enstalasyon rapid ak san danje kab. Konsepsyon an artikulé pèmèt pou jiska 40mm dia. Kab yo dwe enstale san yo pa dekonekte câbles yo pouvwa ki deja egziste ekonomize anpil travay ak tan. Sonje pou ponpe soti tèminal S1 ak S2 anvan ou enstale.
Dekri teren
Split-nwayo aktyèl transfòmatè referans teknik
Design Nwayo & Konstriksyon
De-moso laminated Silisyòm Steel oswa nanokristalin alyaj nwayo
Sifas kwazman presizyon-machined (GAP<0.1mm)
Spring-chaje mekanis charnyèr ak kenbe pozitif
Torque-rated pyès ki nan konpitè fèmen (tipikman 0.5-2nm)
Karakteristik pèfòmans
Klas presizyon: 0.2, 0.5, 1.0 (IEC 61869-2)
Deplasman faz: mwens pase oswa egal a 30 minit nan aktyèl rated
Repons Frekans: 45Hz-5kHz (± 1% varyasyon)
Kapasite chay: 2.5-15Va depann sou gwosè
Kapasite surkurè: 200% kontinyèl, 500% pou 1 dezyèm fwa
Avantaj Enstalasyon
Tan enstalasyon tipik:<60 seconds
Pa gen zouti espesyal ki nesesè
Travay sou kondiktè ap viv jiska 600V
Konsepsyon ki kapab itilize ankò (5000+ operasyon minimòm)
Gid aplikasyon an
Kondiktè santre: ± 10% nan ID debaz pou presizyon rated
Minimòm Bend reyon: 5x dyamèt kab
Clearance: 25mm soti nan kondiktè adjasan
Oryantasyon: Nenpòt, men vètikal pi pito pou kondiktè gwo
Nòm Konfòmite
IEC 61869-1/-2
UK40 bag-kalite AC fann nwayo aktyèl transfòmatè BECA teknik
Pwodwi Entwodiksyon
UK40 a reprezante pwochen jenerasyon an nan transfòmatè AC fann aktyèl aktyèl, Enjenieri espesyalman rasyonalize enstalasyon mezi elektrik pandan y ap kenbe estanda yo sekirite ki pi wo. Sa a konsepsyon inovatè revolusyone mezi aktyèl tradisyonèl pa elimine bezwen an pou entèripsyon sikwi pandan enstalasyon.
Karakteristik kle ak benefis yo
Avanse mekanis artikulé:
Precision-Enjenieri Nerjaveèi asye charnyèr ak fèmen pwòp tèt ou-bloke
Operasyon lis pou yon sèl-men enstalasyon
Angajman pozitif Acoustics Klike Konfimasyon
Espesifikasyon teknik:
Rating aktyèl: 100-800A (estanda)
Klas presizyon: 1.0 (opsyonèlman disponib nan 0.5 klas)
Ranje frekans: 50/60Hz ± 5%
Tanperati opere: -25 degre nan +50 degre
Pwosedi Enstalasyon:
Verifye vòltaj sikwi se nan limit rated
Bridge S1 ak S2 terminaux ak apwovizyone shorting lyen
Louvri mekanis charnyèr konplètman
Pozisyon alantou kondiktè sib
Fèmen epi an sekirite jiskaske klike sou Acoustics tande
Retire lyen kout apre enstalasyon konplè
Konfòmite ak sètifikasyon:
CE make
IEC 61869-2 konfòme
Kondisyon pou antretyen:
Anyèl enspeksyon vizyèl rekòmande
Verifye entegrite mekanik chak 5 an
Kalibrasyon Tcheke chak 2 zan pou aplikasyon mesure
Sa a solisyon avanse mezi aktyèl konbine konvenyans enstalasyon ak presizyon mezi, fè li ideyal pou sistèm elektrik modèn kote minimize D 'se kritik. Konstriksyon gaya UK40 a asire pèfòmans serye nan mande anviwònman endistriyèl pandan y ap kenbe presizyon nan espere nan transfòmatè aktyèl tradisyonèl yo.
Paramèt
|
Modèl |
Rapò [A] |
Chay [VA] |
|
|
Klas: 0.5 |
Klas: 1.0 |
||
|
UK-40 |
100/5 |
- |
1 |
|
UK-40 |
150/5 |
1 |
1.5 |
|
UK-40 |
200/5 |
1.5 |
2.5 |
|
UK-40 |
250/5 |
1.5 |
2.5 |
|
UK-40 |
300/5 |
1.5 |
2.5 |
|
UK-40 |
400/5 |
2.5 |
5 |
|
UK-40 |
500/5 |
2.5 |
5 |
|
UK-40 |
600/5 |
2.5 |
5 |
|
UK-40 |
800/5 |
2.5 |
5 |

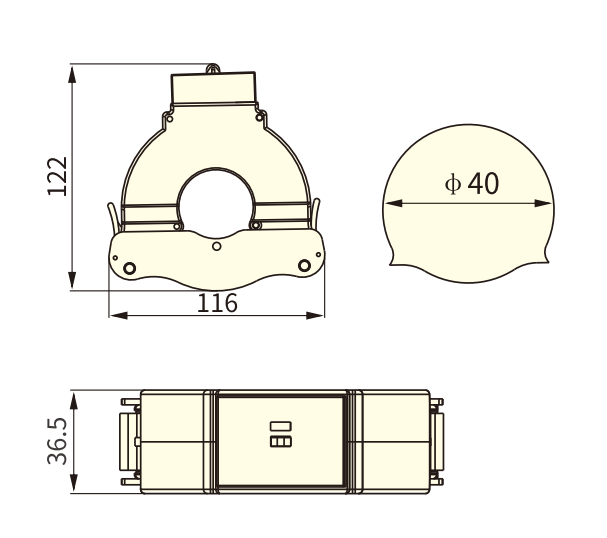

Dimansyon (mm)
