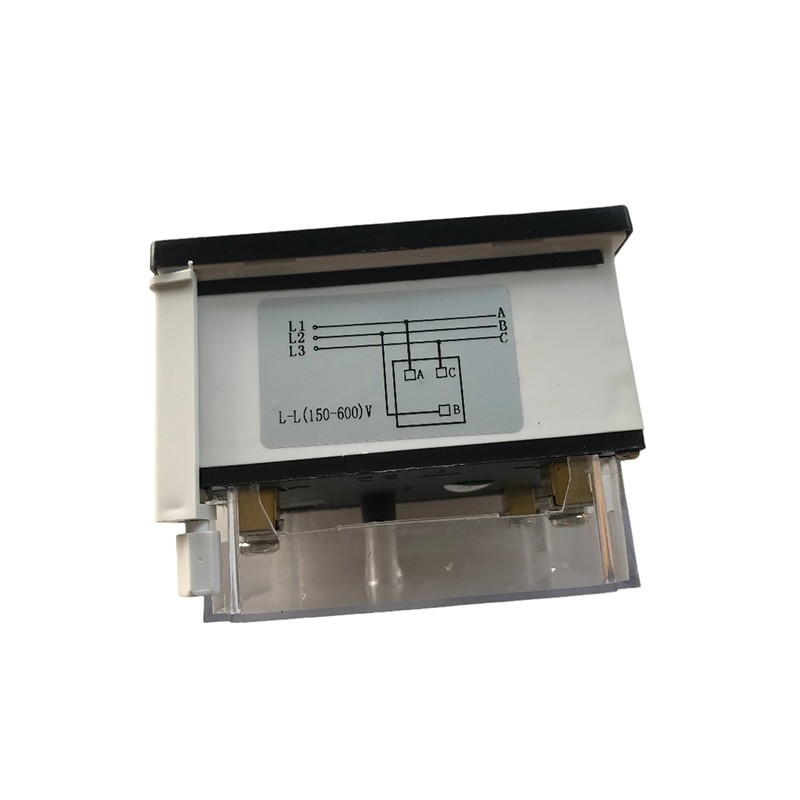

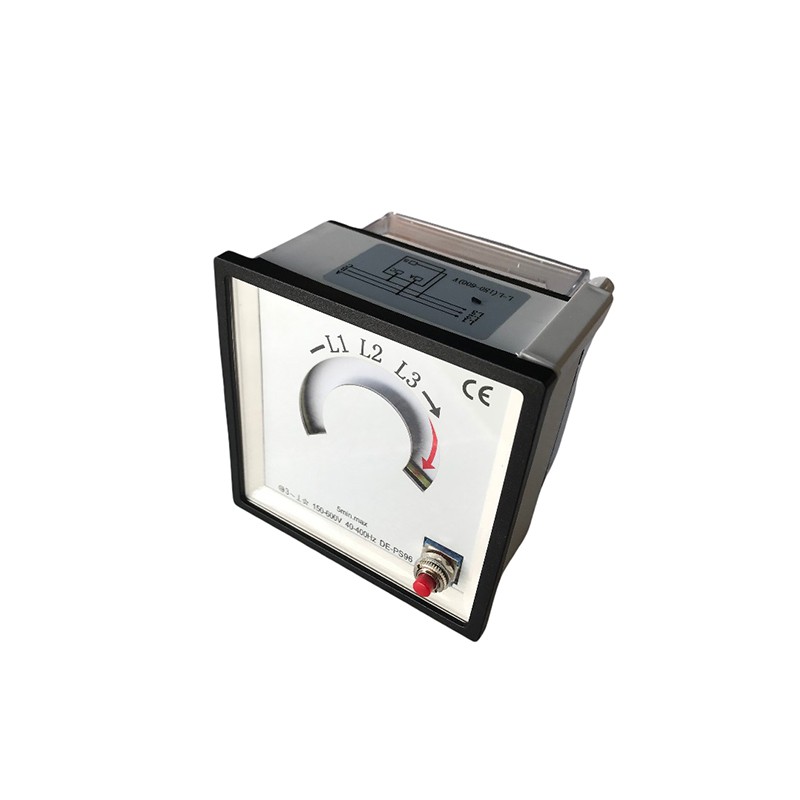

Endikatè sekans faz wotasyon

Yon endikatè sekans faz wotasyon se yon tèsteur pòtatif ki detèmine lòd wotasyon (A-B{-C oswa A-C{-B) faz nan yon sistèm AC twa faz. Verifye sekans kòrèk la enpòtan pou operasyon an sekirite ak apwopriye nan motè, dèlko, transfòmatè, ak sistèm pwoteksyon.

Voye rechèch

Dekri teren

Apèsi sou Faz Sekans Meter

1. Definisyon & Objektif Nwayo

Yon endikatè sekans faz wotasyon (ke yo rele tou tèsteur wotasyon faz oswa endikatè sekans faz) se yon enstriman tès pòtab ak pòtatif ki itilize pou detèmine lòd wotasyon (sekans) faz vòltaj yo nan yon sistèm elektrik CA twa faz. Fonksyon prensipal li se reponn yon kesyon kritik: Èske sekans faz A-B-C (pozitif/nan sens goch) oswa A-C-B (negatif/kont-nan sens goch)? Sekans faz ki kòrèk la esansyèl pou fonksyone kòrèk e an sekirite nan motè twa faz, dèlko, transfòmatè ak sistèm pwoteksyon.

2. Pwosedi estanda pou itilize

Sekirite Premye: Verifye evalyasyon vòltaj mèt la matche ak sistèm nan. Sèvi ak PPE apwopriye.
Koneksyon: Konekte twa fil tès yo (anjeneral koulè-kode Wouj, Jòn, Nwa, oswa ki make L1, L2, L3) ak twa faz sistèm anba tès la.
Obsèvasyon: Pou kalite elektwomekanik, sonje direksyon wotasyon disk. Pou kalite elektwonik, sonje sekans limyè a oswa senbòl ki parèt.
Entèpretasyon: Koresponn ak direksyon/sekans obsève a ak kalibrasyon mèt la pou detèmine si sistèm nan se sekans ABC (Pozitif) oswa ACB (Negatif).

3. Karakteristik kle nan mèt modèn

Endikasyon ki pa -wotasyon: Ekspozisyon elektwonik anpeche anbigwite nan wotasyon lekti.
Wide Voltage Range: Ka teste soti nan vòltaj ki ba (egzanp, 80V) jiska vòltaj mwayen (egzanp, 600V oswa pi wo ak sond apwopriye).
Oto-Pouvwa & Deteksyon: Limen otomatikman lè yo detekte vòltaj; endike si vòltaj la prezan.
Konsepsyon kontra ak rezistan: Pou itilize nan anviwònman endistriyèl.

4. Aplikasyon Prensipal

Enstalasyon ak antretyen motè: Verifye sekans faz anvan ak apre konekte yon motè pou asire wotasyon kòrèk.
Komisyoning Panel & Switchgear: Tcheke busbar ak faz feeder sortan.
Dèlko & Transfòmatè Paralèl: Asire alimèt sekans faz anvan senkronizasyon.
Depanaj: Dyagnostik pwoblèm lanvè motè oswa erè fil elektrik.
HVAC & Endistriyèl Machin Sèvis: Pwosedi estanda pandan konfigirasyon ekipman yo.

Rezime:

Endikatè sekans faz wotasyon an se yon zouti dyagnostik fondamantal, aplikasyon-espesifik nan travay elektrik twa faz. Lè yo bay yon repons rapid, san anbigwite a kesyon kritik lòd wotasyon faz la, li anpeche move koneksyon ki koute chè, domaj ekipman, ak danje sekirite. Si w ap itilize yon disk wotasyon klasik oswa yon ekspozisyon elektwonik modèn, li se yon enstriman endispansab pou elektrisyen, teknisyen, ak enjenyè k ap travay sou nenpòt ki enstalasyon twa faz, antretyen oswa depanaj.

Dimansyon (mm)
