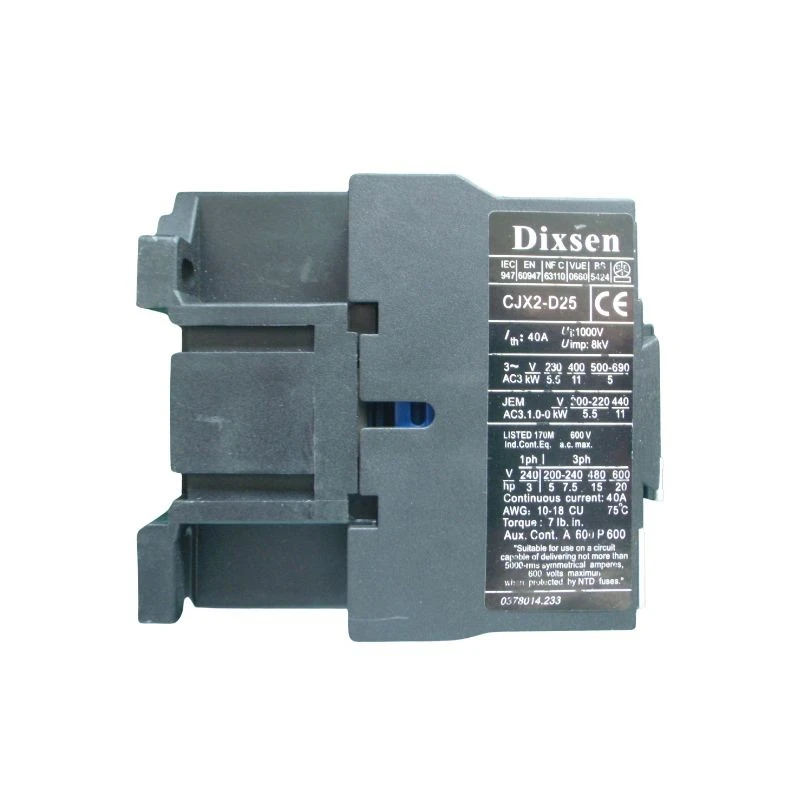

25A 220V AC Mayetik Contactor



Yon kontakè mayetik 25A 220V AC se yon aparèy switch elektwomayetik 3 poto ki gen yon kouran operasyonèl nominal 25-amp ak yon bobin kontwòl 220V AC (50/60 Hz). Enjenyè pou kontwòl ON/OFF aleka, li se solisyon estanda endistri-pou jere motè, konpresè, ponp, ekleraj ak lòt chaj endistriyèl oswa komèsyal yo san danje. Konstriksyon solid li yo ak pèfòmans serye li fè li yon eleman esansyèl nan demaraj motè, panno distribisyon pouvwa, ak sistèm automatisation.



Espesifikasyon kle



Paramèt	Spesifikasyon
Kantite poto	3-pol (3NO kontak prensipal)
Valè aktyèl operasyon (ie)	25A (AC-3 / AC-1)
Voltage bobin	220V AC (50/60 Hz)
Voltaj izolasyon nominal (Ui)	690V
Enpilsyon nominale Voltage reziste (Uimp)	6kV
Kategori Itilizasyon	AC-3 (motè demaraj), AC-1 (chaj rezistan)
Pouvwa motè (nan 380/400V)	Apeprè . 11kW
Pouvwa motè (nan 220/230V)	Apeprè . 5.5kW
Kontak oksilyè	1NO + 1NC (konfigirasyon entegre, opsyonèl ki disponib)
Lavi mekanik	Pi gran pase oswa egal a 10 milyon operasyon
Lavi elektrik	Pi gran pase oswa egal a 1 milyon operasyon (nan chaj nominal)
Tanperati Fonksyònman	-35 degre a +70 degre
Montaj	DIN ray oswa vis aliye
Estanda	IEC 60947-4-1, GB/T 14048.4



Karakteristik & Benefis



Chanjman serye 3-faz - An menm tan ouvè oswa fèmen tout twa sikwi pouvwa, asire kontwòl chaj balanse ak operasyon an sekirite.



220V AC bobin - Konpatib ak vòltaj estanda kontwòl endistriyèl, ki ofri entegrasyon fasil nan panno kontwòl ki deja egziste ak sistèm PLC. Bobin opere seryezman nan 85% ~ 110% nan vòltaj nominal.



Segondè Kapasite kraze - Kontak prensipal ajan-alyaj yo bay ekselan rezistans arc ak rezistans kontak ki ba, ki kapab jere aktyèl kouran motè jiska 7 × aktyèl la nominal.



Kontak oksilyè entegre – Gen ladan kontak oksilyè 1NO + 1NC pou sikui pwòp tèt yo kenbe, anklanche, endikasyon estati, oswa fidbak PLC.



Konpak ak ekonomize espas - Konsepsyon kò mens optimize espas panèl, sa ki pèmèt enstalasyon gwo dansite nan kabinè kontwòl.



Long sèvis lavi - Enjenieri pou gwo andirans mekanik ak elektrik, diminye depans antretyen ak ranplasman.



Endikatè Estati Vizyèl - Endikatè mekanik entegre montre pozisyon kontak (ON/OFF) yon ti koutje sou pou depanaj fasil.



Lojman ignifuge flanm dife - Konstwi ak materyèl thermoset UL94 V-0 pou sekirite nan anviwònman endistriyèl.



Aplikasyon tipik

Sa a 25A 220V AC Magnetic Contactor se lajman ki itilize nan:



Demarè motè - Koup ak relè surcharge tèmik pou pwoteksyon motè konplè.

Sistèm HVAC - Kontwole konpresè, fanatik, ak ponp.

Sistèm CONVEYOR - Remote kòmanse / sispann nan ekipman manyen materyèl.

Estasyon kontwòl ponp - Ponp dlo, sistèm irigasyon, ak tretman dlo ize.

Endistriyèl Otomatik - Entegrasyon nan machin PLC kontwole.

Panno Kontwòl Ekleraj – Chanje sikui ekleraj ki gen gwo pouvwa.

Ekipman chofaj - Fou, founo, ak aparèy chofaj endistriyèl.



Sspesifikasyon



Kalite		CJX2- D09	CJX2- D12	CJX2- D18	CJX2- D25	CJX2- D32	CJX2- D40	CJX2- D50	CJX2- D65	CJX2- D80	CJX2- D95
Rated k ap travay aktyèl (A)	AC3	9	12	18	25	32	40	50	65	80	95
	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Evalyasyon estanda pouvwa nan motè 3-faz 50/60Hz nan kategori C-3 (kW)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Kouran chalè nominale (A)		20	20	32	40	50	60	80	80	125	125
Lavi elektrik	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
lavi mekanik (x10⁴)		1000	1000	1000	1000	800	800	800	800	600	600
Kantite kontak yo		3P + NON					3P + NC + NON
		3P+NC



Dimansyon (mm)





Modèl	Dimansyon (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
