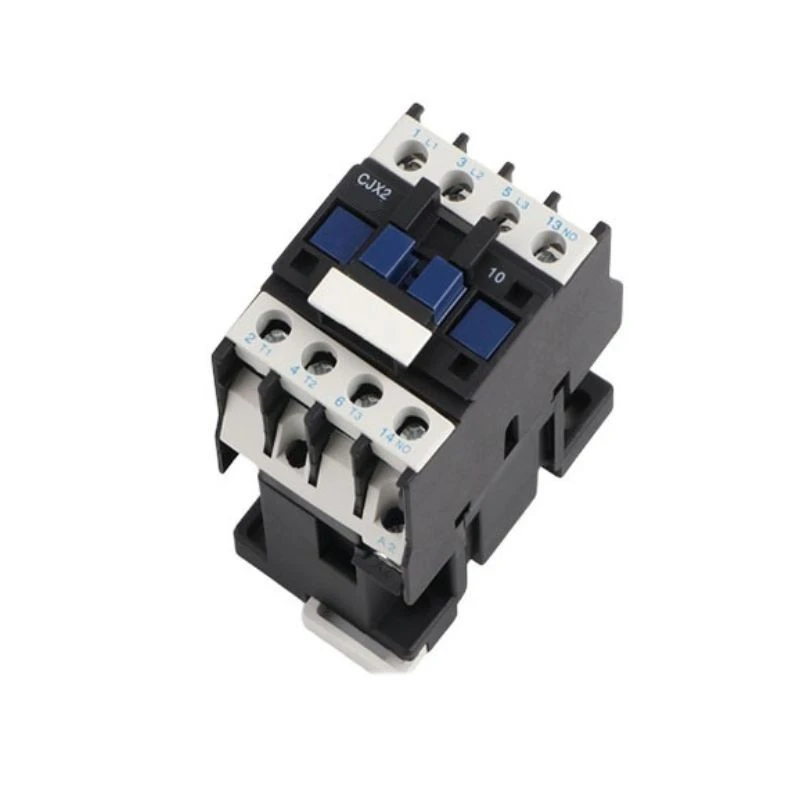

Bobin 220v kontak mayetik



Bobin 220v Magnetic Contactor a se yon gwo -pèfòmans aparèy switch elektwomayetik ki fèt pou kontwòl remote ak operasyon souvan nan sikwi pouvwa jiska 690V AC. Enjenieri ak yon bobin opere 220V AC (50/60Hz), kontakè sa a bay kontwòl ON / OFF serye pou motè, sistèm ekleraj, chaj chofaj, ak lòt ekipman endistriyèl nan aplikasyon pou automatisation ak distribisyon pouvwa.



Espesifikasyon kle



Paramèt	Spesifikasyon
Voltage bobin	220V AC (50/60Hz)
Konsomasyon pouvwa bobin	Sele: 7 ~ 9 VA / Pick-: 50 ~ 70 VA (varye selon gwosè ankadreman)
Valè aktyèl operasyon (ie)	9A ~ 95A + (selon modèl)
Voltaj izolasyon nominal (Ui)	690V / 1000V
Enpilsyon nominale Voltage reziste (Uimp)	6kV ~ 8kV
poto	3-pol (kontak prensipal) + kontak oksilyè
Kontak oksilyè	1NO+1NC oswa 2NO+2NC (konfigurab)
Lavi mekanik	Pi gran pase oswa egal a 10 milyon operasyon
Lavi elektrik	Pi gran pase oswa egal a 1 milyon operasyon (nan chaj nominal)
Tanperati Fonksyònman	-35 degre ~ +70 degre
Montaj	DIN ray oswa vis aliye
Estanda	IEC 60947-4-1, GB/T 14048.4



Karakteristik & Benefis



• Sistèm elektwomayetik serye - Bobin kontak mayetik 220v la jenere yon gwo jaden mayetik pou fèmen kontak pozitif, asire kondiksyon ki estab menm anba fluctuations vòltaj (opere nan 85% ~ 110% nan vòltaj nominal).



• Segondè Kapasite kraze - Kontak prensipal alyaj Silver-yo bay ekselan rezistans arc ak rezistans kontak ki ba, sa ki pèmèt entèripsyon an sekirite nan gwo kouran enrush (kouran demaraj motè jiska 7 × Ie).



• Konfigirasyon kontak oksilyè versatile - Konstwi -nan kontak oksilyè sipòte pwòp tèt ou-kenbe, anklanche, ak sikwi fidbak siyal pou entegrasyon san pwoblèm nan PLC ak sistèm lojik relè.



• Operasyon an silans (Chwazi Modèl) - Chwazi vèsyon yo prezante yon redresman entèn AC/DC ki kondui bobin la ak DC, siyifikativman diminye hum ak bri pandan operasyon an.



• Enstalasyon rapid ak fasil - Konsepsyon kò konpak ak mak tèminal klè (A1/A2 pou bobin, 1/L1, 3/L2, 5/L3 pou sikwi prensipal) fasilite fil elektrik rapid. Opsyonèl akseswa -sou akseswa ki gen ladan blòk kontak oksilyè, verrouillage mekanik, ak sipresyon vag.



• Konstriksyon dirab - Flanm - lojman thermoset rezistan (UL94 V-0) asire sekirite ak lonjevite nan anviwònman endistriyèl piman bouk.



• Endikatè Vizyèl Estati - Konstwi -nan endikatè mekanik montre pozisyon kontak (ON/OFF) yon ti koutje sou pou depanaj fasil.



Aplikasyon tipik

Demarè motè ak sant kontwòl motè (MCC)

HVAC compresseurs ak kontwòl fanatik

Sistèm transporteur ak ekipman manyen materyèl

Panno kontakè ekleraj

Estasyon kontwòl ponp yo

Endistriyèl fou ak aparèy chofaj kontwòl

Kontwòl asansè ak teknik

Ekipman agrikòl ak irigasyon



Gid Seleksyon



Gwosè ankadreman	Kouran nominal (ie)	Pouvwa motè (220V)	Pouvwa motè (380V)
09	9A	2.2kW	4kW
12	12A	3kW	5.5kW
18	18A	4kW	7.5kW
25	25A	5.5kW	11kW
32	32A	7.5kW	15kW
40	40A	11kW	18.5kW
50	50A	15kW	22kW
65	65A	18.5kW	30kW
80	80A	22kW	37kW
95	95A	30kW	45kW



Sekirite & Konfòmite

IEC/EN 60947-4-1 sètifye

CCC, CE, ak RoHS konfòme (selon modèl/rejyon)

Bati-nan suppression vag pare (modil ekstèn si ou vle)

Echèk faz ak pwoteksyon surcharge lè yo asosye ak relè surcharge tèmik



Dimansyon (mm)





Modèl	Dimansyon (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
