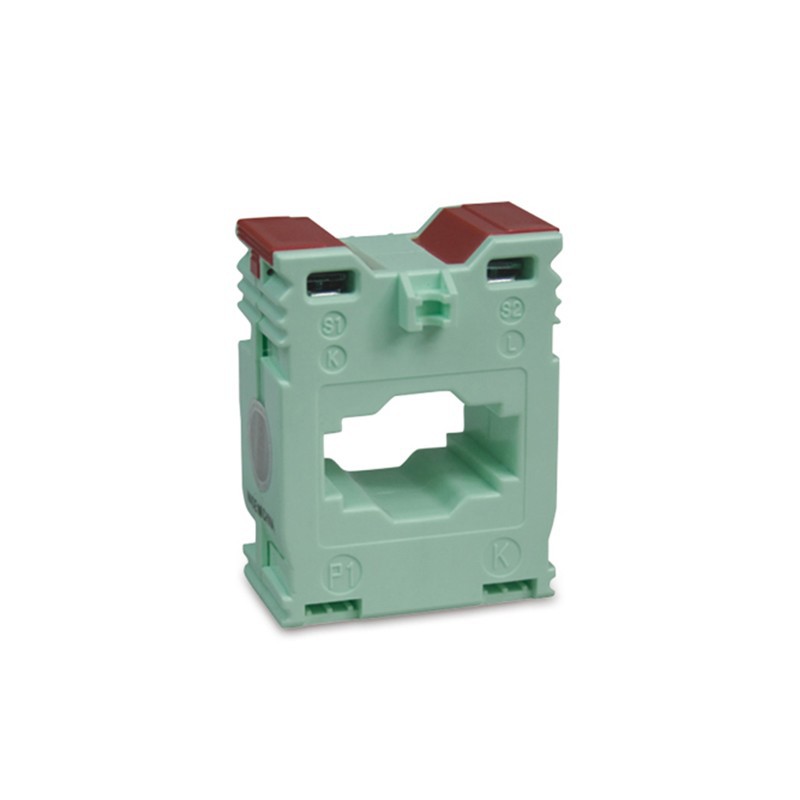

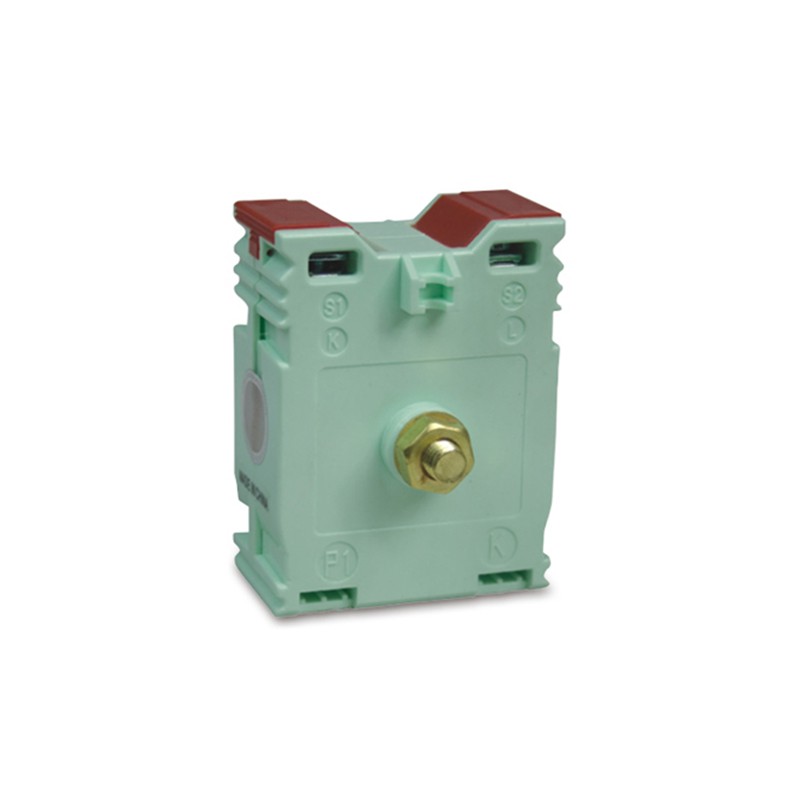

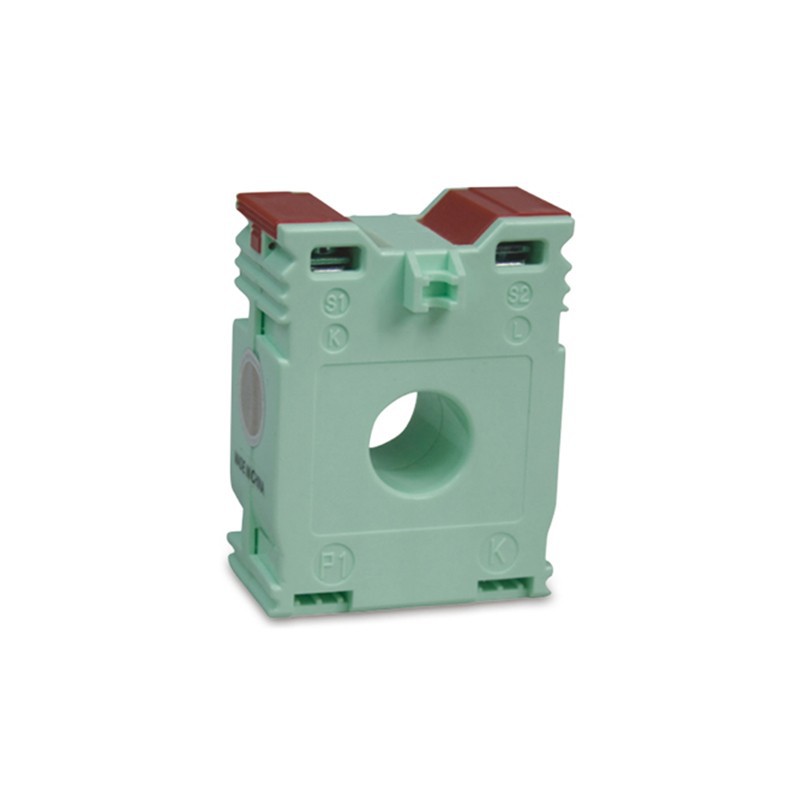

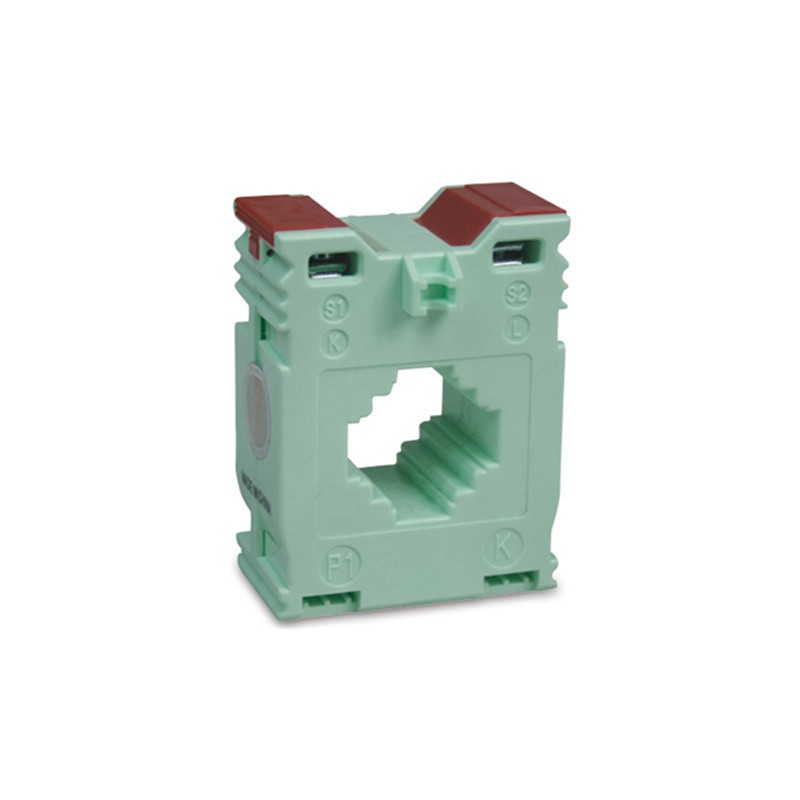

Miniature CT ak Busbar
CT a Miniature ak Busbar CK-B nan ti transformateur aktyèl yo poukont yo ak inovativman ki fèt nan Konpayi Dixsen. Yo entegre Dixsen a 3 0 ane eksperyans nan ak ladrès, tankou bati-an charnyèr kouvri tèminal, de metòd enstalasyon: metal enstalasyon panèl bracket, ak enstalasyon tren DIN nan adaptè tren DIN. Klas la presizyon ka rive jwenn 0.5. Li ka ede mezire kouran prensipal sòti nan 5A a 150A.
Dekri teren
Ki sa ki se yon transfòmatè aktyèl?
Yon transfòmatè aktyèl (CT) se yon kalite transfòmatè enstriman ki fèt pou redwi gwo kouran AC nan yon pi ba, valè estanda segondè (anjeneral 1A oswa 5A). Li asire izolasyon elektrik ant sikwi primè ak segondè pandan y ap konsève relasyon faz egzat, fè li esansyèl pou mesure, siveyans, ak relè pwoteksyon nan sistèm pouvwa.
Karakteristik kle nan transformateur aktyèl (CTS):
Etap-desann rapò: konvèti segondè kouran prensipal (jiska dè milye de AMPs) nan estanda rezilta segondè (1A oswa 5A).
Izolasyon: Ofri separasyon galvanik ant segondè-vòltaj primè ak ba-vòltaj sikwi segondè.
Klas presizyon: chenn nan {{0}}.
Kapasite chay: Sipòte chaj konekte (nan VA) san yo pa pèt presizyon siyifikatif.
Ranje frekans: tipikman ki fèt pou 50/60Hz sistèm, ak kèk modèl pou pi laj Pleasant.
Kalite debaz: fann-nwayo, solid-nwayo, oswa anwoulman Rogowski pou aplikasyon pou diferan.
Mounting opsyon: DIN Rail, panèl-mòn, oswa nan-twou enstalasyon.
Aplikasyon primè nan transformateur aktyèl (CTS):
- Enèji Metering: High-Accuracy CTS (klas 0. 2S, 0.
- Pwoteksyon Relaying: Pwoteksyon-klas CTS (klas 5p, 10p) Detekte overcurrents ak defo nan switchgear/sikwi motè.
- Analiz Kalite Pouvwa: Wideband/Rogowski CTS kontwole Harmony, pasajè, ak dezekilib chaj.
- Endistriyèl automatisation: entegre ak PLCS/SCADA pou motè/dèlko aktyèl siveyans.
- Sistèm enèji renouvlab: Solè/van fèm aktyèl siveyans pou kontwòl varyateur ak senkronizasyon kadriyaj.
- Jesyon bilding: siveyans chaj nan enstalasyon komèsyal pou optimize enèji.
Prekosyon sekirite kritik pou enstalasyon CT & operasyon:
Pa janm louvri-sikwi yon CT ap viv: yon likidasyon segondè dwe toujou konekte nan yon chay oswa kout-circuited lè mache. Yon sikwi louvri ka pwovoke tension danjere segondè, risk ekipman domaj ak grav danje elektrik.
Miniature CT ak Busbar CK-B: Yon inovasyon revolisyonè pa Dixsen
Dixsen ak fyète prezante CT a Miniature ak Busbar CK-B, yon liy dènye kri nan ti transformateur aktyèl ki enkòpore deseni nan ekselans jeni. Endepandan ki fèt ak inovativman fabrike, aparèy sa yo kontra enfòmèl ant ankò pwisan entegre Dixsen a 30 ane nan ekspètiz nan mezi presizyon, sekirite, ak adaptabilite.
Avantaj kle:
-Superior Presizyon & Pèfòmans
Klas 0.
Kapab mezire kouran prensipal ki soti nan 5A a 150A, bay fleksibilite nan tout divès kalite senaryo endistriyèl ak komèsyal yo.
-Innovative & user-zanmitay konsepsyon
Bati-an charnyèr kouvri tèminal amelyore sekirite pa anpeche kontak aksidan pandan y ap pèmèt aksè fasil pou antretyen.
Opsyon enstalasyon doub pou adaptabilite maksimòm:
Metal bracket panèl aliye pou sekirite, plasman fiks yo.
DIN Rail Enstalasyon via yon adaptè Rail si ou vle, pèmèt entegrasyon san pwoblèm nan kabinèt modèn elektrik.
-Robust & espas-ekonomize konstriksyon
Dimansyon kontra enfòmèl ant fè li ideyal pou aplikasyon pou kote espas ki limite, san yo pa konpwomèt pèfòmans.
Materyèl ki gen kalite siperyè asire durability ak alontèm estabilite nan anviwònman mande.
Poukisa chwazi CT Dixsen a ak BusbarmodèlCK-B?
Avèk twa deseni nan endistri-dirijan inovasyon, Dixsen te Enjenieri solisyon sa a delivre presizyon, sekirite, ak fasilite nan enstalasyon nan yon sèl pake avanse. Si wi ou non pou pwojè modèn oswa nouvo enstalasyon, CT a ak Busbar Modèl CK-B seri kouche yon referans nouvo pou Miniature aktyèl transformateur ak entegrasyon busbar.
Upgrade sistèm ou yo ak konfyans Dixsen nan teknoloji-kote eksperyans satisfè inovasyon.
Paramèt
|
Modèl |
Rapò (a) |
Chay (VA) |
|
|
Klas: 0. 5 |
Klas:1.0 |
||
|
CK-B |
5/5 |
1.5 |
2.5 |
|
CK-B |
10/5 |
1.5 |
2.5 |
|
CK-B |
15/5 |
1.5 |
2.5 |
|
CK-B |
20/5 |
1.5 |
2.5 |
|
CK-B |
30/5 |
1.5 |
2.5 |
|
CK-B |
40/5 |
1.5 |
2.5 |
|
CK-B |
50/5 |
1.5 |
2.5 |
|
CK-B |
60/5 |
1.5 |
2.5 |
|
CK-B |
75/5 |
1.5 |
2.5 |
|
CK-B |
80/5 |
1.5 |
2.5 |
|
CK-B |
100/5 |
1.5 |
2.5 |
|
CK-B |
150/5 |
1.5 |
2.5 |

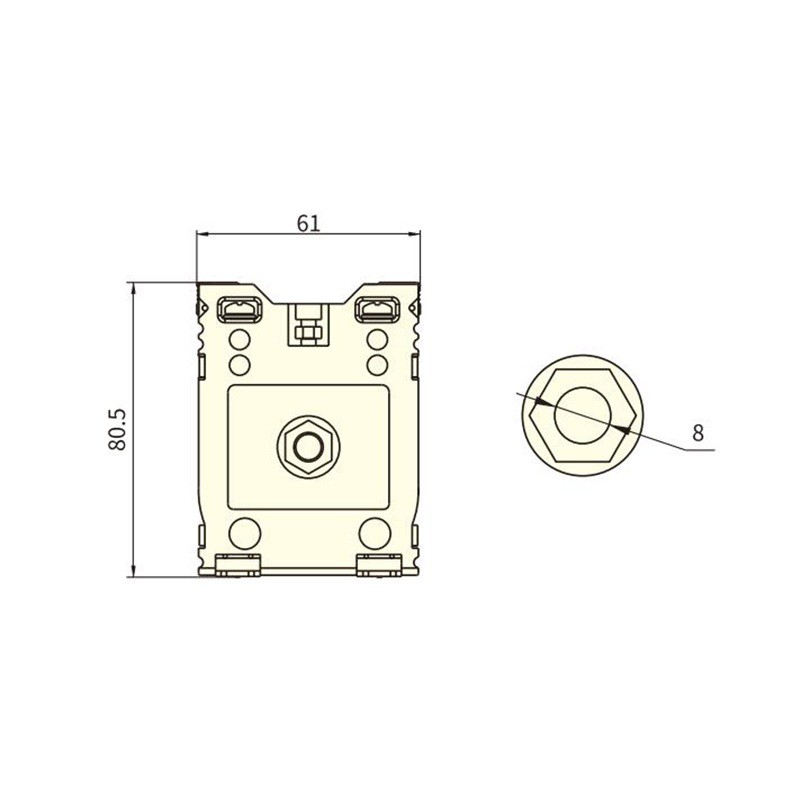

Dimansyon (mm)
