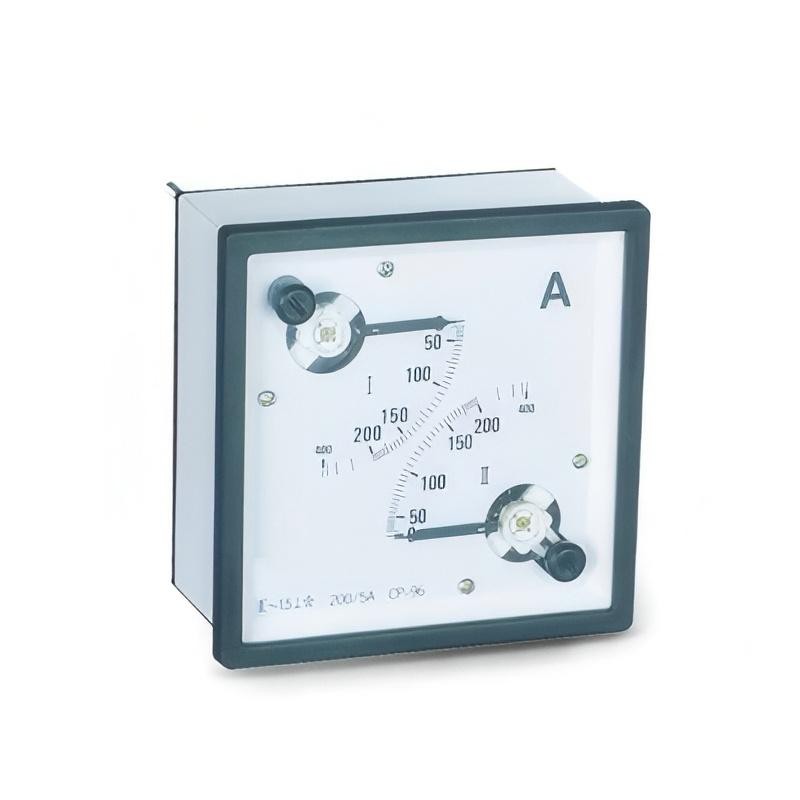

Doub CT Opere AC Ammeter

Yon ammèt AC doub CT ki opere se yon kalite mèt panèl ki loje de transfòmatè aktyèl separe, ki pèmèt li mezire de kouran AC an menm tan nan yon sèl inite. Li ofri yon espas-ekonomize ak bati-nan fason pou kontwole.

Voye rechèch

Dekri teren

Apèsi sou lekòl la

Yon anpèmèt AC doub CT ki fonksyone se yon enstriman panèl espesyalize ki fèt pou mezire de kouran altènatif separe lè l sèvi avèk de transfòmatè kouran endepandan (CT). Li bay yon solisyon kontra enfòmèl ant ak entegre pou kontwole de valè AC distenk nan yon sèl mèt kay, souvan itilize nan twa-sistèm faz oswa pou konpare de chaj.

Prensip debaz ak Konfigirasyon

Mèt la gen de sikui mezi entèn separe, chak konekte ak pwòp CT dedye li yo. De CT yo konplètman endepandan epi yo dwe enstale sou diferan kondiktè prensipal yo.

Karakteristik kle & Avantaj

Espas Efikasite: Konbine de fonksyon mezi nan yon sèl dekoupaj panèl, ekonomize espas sou panno kontwòl ak switchboards.
Pri ak efikasite fil elektrik: Diminye pyès ki nan konpitè ak depans enstalasyon konpare ak lè l sèvi avèk de ampermeter sèl.
Lizibilite konparatif: Pèmèt konparezon vizyèl dirèk nan de kouran ki gen rapò sou yon sèl kadran oswa ekspozisyon doub, itil pou tcheke balans faz oswa distribisyon chaj.
Karakteristik komen yo pataje: Erite tout benefis sekirite ak évolutivité nan operasyon CT estanda: izolasyon galvanik, enstalasyon CT ki pa -pwogrese, ak kapasite pou mezire gwo kouran atravè rapò CT.

Enstalasyon kritik & Nòt sekirite

CT endepandan: De CT yo dwe izole elektrik youn ak lòt epi enstale sou kondiktè separe yo.
Rapò CT kòrèk: Tou de CT yo dwe gen menm rapò (egzanp, tou de 300:5) pou yon echèl analòg pataje dwe egzat. Si rapò yo diferan, kontè a dwe gen echèl separe oswa li dwe yon kalite dijital pwogramasyon pou chak opinyon.
Respekte Polarite: Tèminal segondè CT (S1/S2) dwe konekte ak tèminal korespondan kontè yo (souvan ki make I1+/I1- ak I2+/I2-) ak polarite kòrèk pou asire bon jan faz ak lekti.
Pa gen sikwi ouvri: Règ kadinal sekirite CT rete esansyèl pou tou de chanèl yo: Sikwi segondè chak CT pa dwe janm louvri-sikwi pandan kouran prensipal la ap koule. Tou de dwe konekte pou tout tan ak mèt la oswa san danje kout.

Aplikasyon Prensipal

Motè 3-faz & Ponp Panels: Pou kontwole aktyèl nan de pye, ki endike balans chaj ak sante.
Panno Distribisyon Pouvwa: Pou konpare aktyèl kouran sèvis piblik ki fèk ap rantre ak yon sous-panèl kritik oswa pwodiksyon dèlko.
Sistèm Jesyon Enèji: Bay doub entrées aktyèl pou pwofil chaj debaz ak konparezon.
Sistèm HVAC: Siveyans konpresè ak kouran motè fanatik an menm tan.

An rezime, yon ammèt AC doub CT se yon enstriman efikas ak pratik pou mezi similtane de kouran AC. Li konsolide fonksyonalite, senplifye konsepsyon panèl, epi li bay done konparatif imedya, pandan y ap respekte entèdi ak pwotokòl enstalasyon ak sekirite ki nesesè pou chak transfòmatè aktyèl endividyèl.
