Aman pwòp tèt ou-extenk klas V0 kalite CT



1. Entwodiksyon
Transformateur aktyèl (CTS) jwe yon wòl enpòtan anpil nan pwoteksyon sistèm pouvwa ak mezi. Garanti operasyon san danje yo ak antretyen apwopriye se kritik pou sistèm fyab ak sekirite pèsonèl yo. Gid sa a kouvri pratik esansyèl pou opere ak kenbe CTs pandan tout lavi sèvis yo.



2. Pratik Operasyon Safe
2.1 chèk pre-komisyonin
Anvan dinamize CTS:
Verifye rapò kòrèk ak mak polarite
Konfime segondè kontinwite likidasyon
Tcheke rezistans izolasyon (minimòm 1mΩ)
Asire bon baz nan sikui segondè yo
Valide chay alimèt ekipman ki konekte



2.2 mezi sekirite operasyonèl
Pa janm louvri-sikwi yon CT enèji segondè
Sèvi ak blòk shorting lè dekonekte mèt/rle
Enstale Pwoteksyon Overvoltage (Varistors) kote sa aplikab
Mete etikèt sou tout sikwi CT klèman
Kenbe distans minimòm clearance pou chak klas vòltaj



2.3 Prevansyon danje
Risk kle ak alèjman:



Aza	Konsekans potansyèl	Mezi prevantif
Louvri Segondè	Danjre segondè vòltaj	Sèvi ak Shorting switch
Baz kòrèk	Potansyèl k ap flote	Yon sèl-pwen tè
Twòpden	Erè mezi	Verifye enpedans total
Saturation	Echèk pwoteksyon	Bon seleksyon VK



3. Pwosedi antretyen
3.1 Orè antretyen woutin



Abitid	Aktivite
Mansyèl	Enspeksyon vizyèl
Chak trimès	Tèminal sere tcheke
Anyèlman	Tès rezistans izolasyon
3-5 ane	Rapò/faz ang verifikasyon



3.2 Tès dyagnostik
Tès esansyèl:
1. Rezistans Insulation (Megger Tès)
Minimòm 1mΩ pou sistèm 1kv
10mΩ rekòmande pou HV CTS
2. Tès rapò rapò
Verifye nan ± 0.5% nan Rating
Tès eksitasyon yo tcheke sante debaz
3. Verifikasyon Polarite
Kritik pou pwoteksyon diferans
Sèvi ak ba-vòltaj DC oswa ansanm tès komèsyal yo

4. BURDEN mezi
Konfime aktyèl chaj mwens pase oswa egal a chay rated
Mete enpedans kab nan kalkil



3.3 mòd echèk komen
Pann izolasyon (imidite pénétrer, aje)
Nwayo saturation (DC konpanse, remanans)
Sikui louvri (koneksyon ki lach)
Domaj tèmik (kondisyon surcurrent)



4. Dokimantasyon Sekirite
Kenbe:
Dosye tès (Des sou tan)
Kòm-bati desen nan sikwi CT
Manifakti fich
Rapò ensidan fay



5. Pwosedi Ijans
Pou ijans ki gen rapò ak CT:
1. Ouvèti Segondè: imedyatman kout-sikwi
2.overheating: de-dinamize sikwi
3.Oil fwit: gen ladan ak rapò
4.Bushing echèk: izole ekipman yo



6. Konklizyon
Bon operasyon ak antretyen nan CTS asire:
Operasyon sistèm pwoteksyon serye
Metering egzat
Pwolonje ekipman validite
Amelyore sekirite pèsonèl

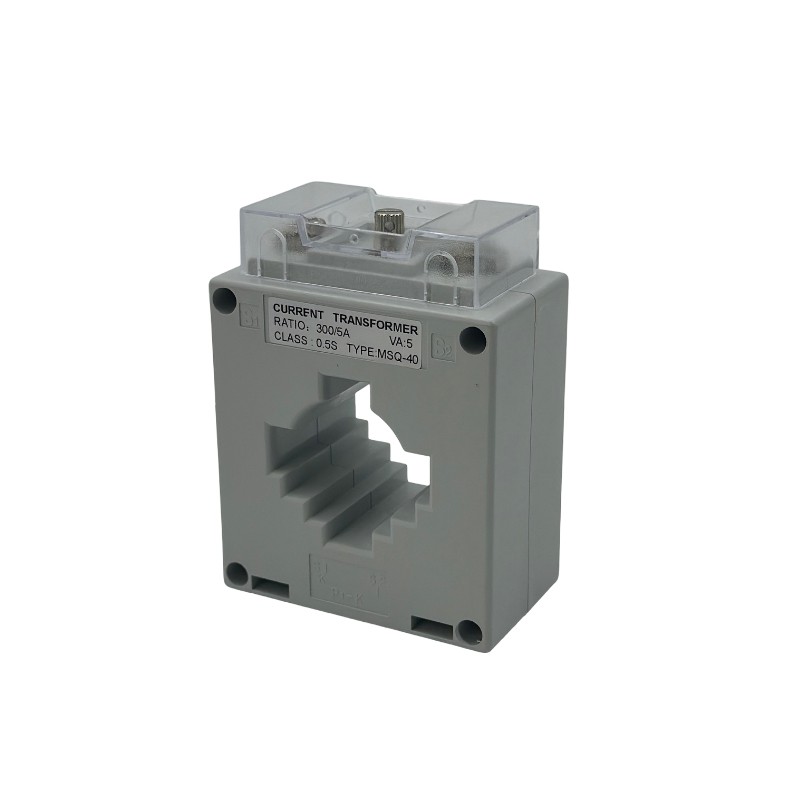

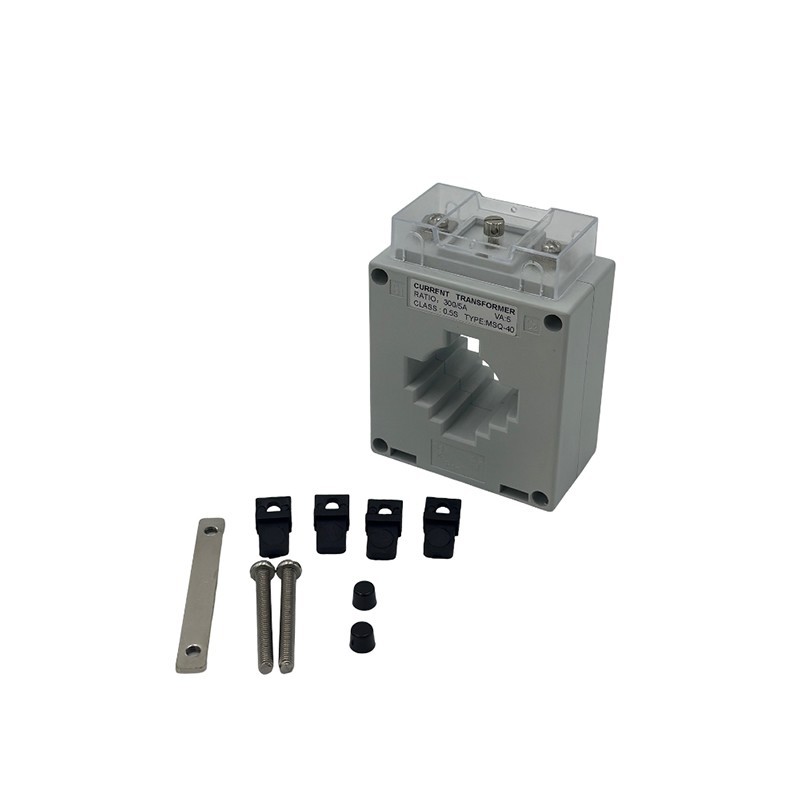

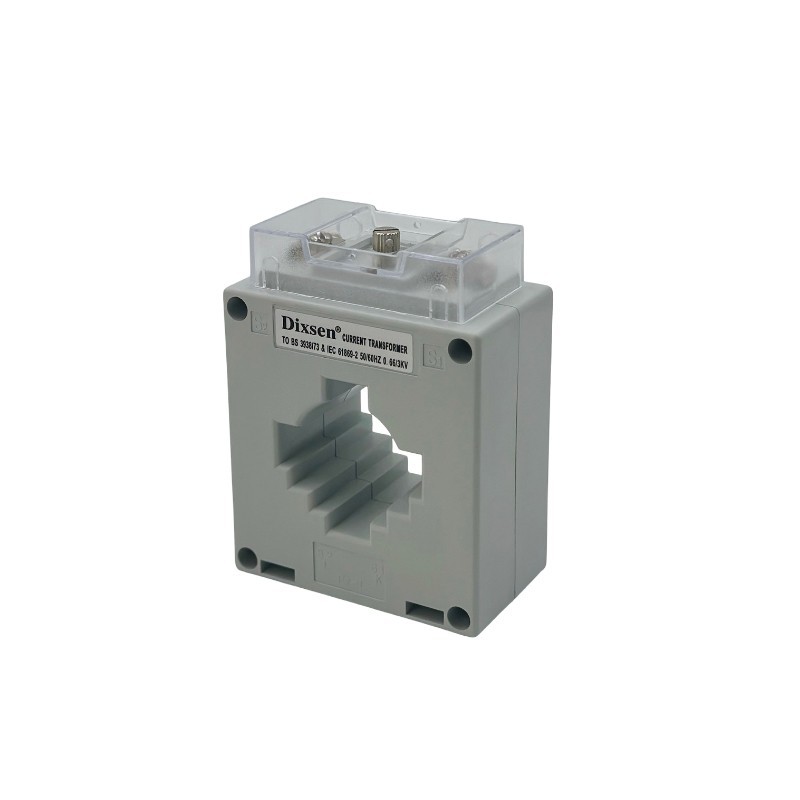

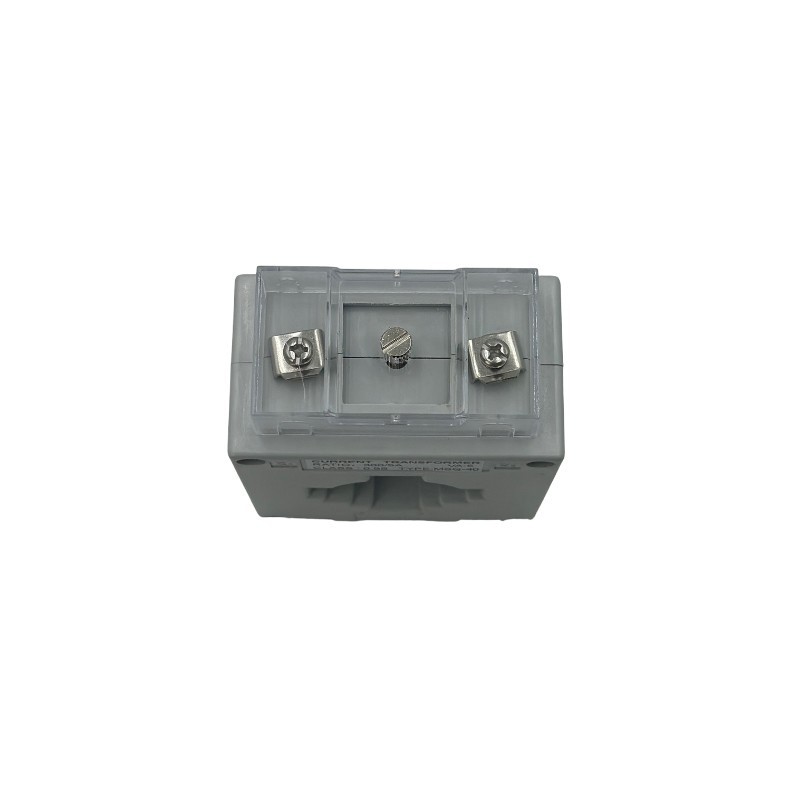

Seri MSQ-40 nan transformateur aktyèl (CTS) karakteristik yon pèfòmans-wo, pwòp tèt ou-extenkan v0-rated bwat, asire rezistans flanm dife siperyè ak konfòmite ak estanda sekirite sevè. Ki fèt pou kouran prensipal sòti nan 100A a 500A, enstriman sa yo presizyon delivre egzat ak serye transfòmasyon aktyèl, fè yo ideyal pou mesure enèji, pwoteksyon, ak aplikasyon pou siveyans.





-Segondè presizyon & fyab-asire egzak mezi aktyèl pou bòdwo-klas mezi ak analytics kadriyaj.
- Fleksib rezilta segondè - configurable 1A oswa 5A rezilta segondè pou entegrasyon san pwoblèm ak rle, mèt, ak sistèm SCADA.
✔ Konfòmite sekirite solid-UL94 V0 Flame-Rénovation aman anpeche pwopagasyon dife, amelyore sekirite enstalasyon.
✔ Adopsyon sèvis piblik lajè-ou fè konfyans pa sèvis piblik pouvwa pou aplikasyon pou endistriyèl, komèsyal, ak kadriyaj-nivo.
-Konstriksyon dirab-Enjenieri pou alontèm estabilite nan anviwònman piman bouk, ki gen ladan gwo tanperati ak kondisyon wo-chaj.





• Enèji Metering & Sistèm Faktirasyon (Substations, Smart Grilles)
• Siveyans chaj endistriyèl (motè, transformateur, machin lou)
• Relay Pwoteksyon & Deteksyon Fay
• Entegrasyon enèji renouvlab (solè/van fèm aktyèl kèk)
• Grille estabilite & pouvwa siveyans bon jan kalite





Avèk aksepte sèvis piblik pwouve li yo, segondè fòs dielèktrik, ak rezilta adaptab, aman nan pwòp tèt ou-extinguishing klas V0 kalite CT MSQ-40 Seri asire pi bon pèfòmans nan tout divès sistèm elektrik. Si wi ou non pou gwo-presizyon revni mesure oswa rapid pwoteksyon endistriyèl, seri sa a CT bay yon pri-efikas, lavni-prèv solisyon pou rezo pouvwa modèn.





Modèl	Rapò (a)	Chay (VA)
		Klas: 0.5	Klas:1.0
MSQ-40	100/5	2.5	3.75
MSQ-40	150/5	3.75	5
MSQ-40	200/5	5	5
MSQ-40	250/5	5	5
MSQ-40	300/5	5	5
MSQ-40	400/5	7.5	10
MSQ-40	500/5	7.5	10

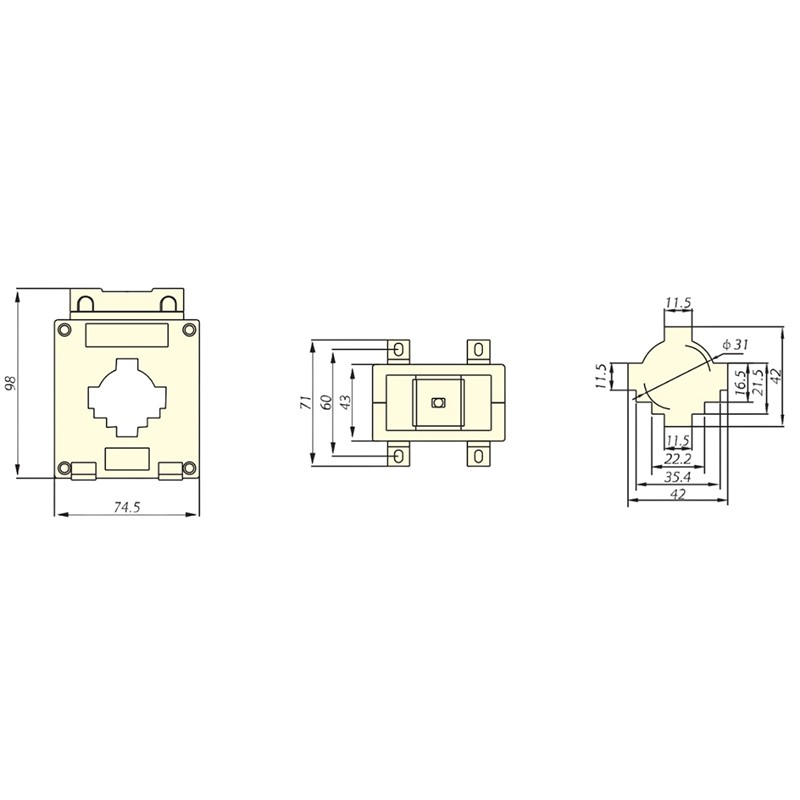

Dimansyon (mm)
