Andedan kay la CT

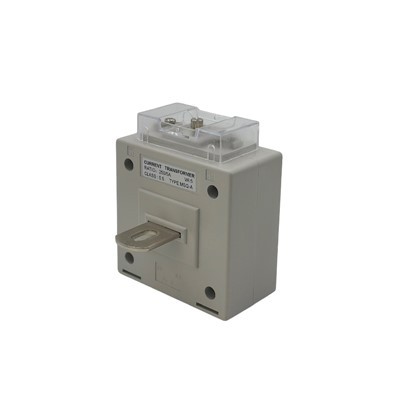

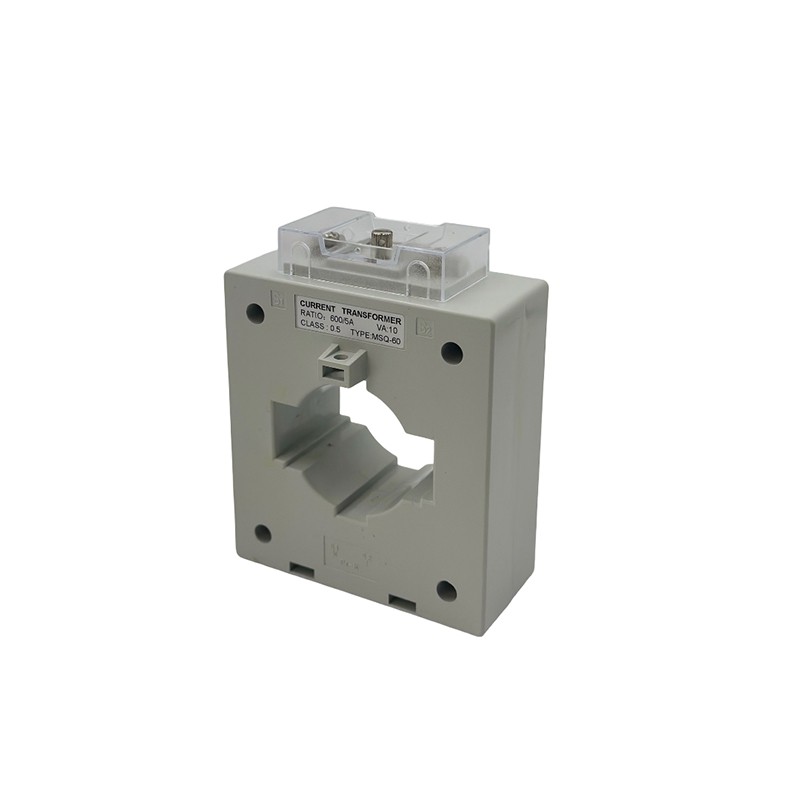

Andedan kay la CT MSQ-60 seri a se yon klasik transfòmatè aktyèl ki fèt pou aplikasyon pou konvansyonèl yo. Apwouve pa otorite pouvwa nasyonal pou mezi enèji, li kontwole aktyèl nan sistèm komèsyal, endistriyèl, ak sèvis piblik. Konpatib ak mèt estanda/rle (1A/5A pwodiksyon), li sipòte kouran prensipal soti nan 250A 1600A.
Dekri teren
Klas presizyon ak prensip mezi nan transformateur aktyèl
1. Konsèp fondamantal nan presizyon CT
1.1 Definisyon presizyon nan transformateur aktyèl
Presizyon transfòmatè aktyèl la refere a kapasite aparèy la pou repwodui fòm aktyèl aktyèl la nan sikwi segondè li yo ak grandè minim ak erè faz. Se presizyon nan chiffres nan de paramèt kle:
- Rapò erè (aktyèl erè): diferans lan pousantaj ant aktyèl ak ideyal segondè aktyèl
- Deplasman faz: diferans lan angilè ant vektè primè ak segondè aktyèl
1.2 faktè ki afekte presizyon CT
Plizyè faktè kritik enfliyanse presizyon CT:
- Pwopriyete materyèl debaz: pèmeyabilite ak karakteristik saturation
- Chay enpedans: total chaj sou sikwi segondè
- Karakteristik frekans: pèfòmans nan tout frekans diferan
- Efè Tanperati: Varyasyon nan nwayo ak likidasyon pwopriyete
- Flux remanent: mayetis rezidyèl nan nwayo a
2. estanda klas entènasyonal presizyon
2.1 IEC 61869 Sistèm Klasifikasyon
Estanda IEC a defini klas presizyon pou tou de mezi ak pwoteksyon CTS:
Mezi CTS (mezi presizyon):
|
Klas |
Rapò erè (%) |
Erè faz (minit) |
Tipik aplikasyon |
|
0.1 |
±0.1 |
±5 |
Precision Metering |
|
0.2 |
±0.2 |
±10 |
Metering Revni |
|
0.5 |
±0.5 |
±30 |
Metering Jeneral |
|
0.5S |
±0.5 |
±30 |
Lajè aktyèl seri ranje |
Pwoteksyon CTS:
|
Klas |
Presizyon Limit Faktè |
Erè konpoze (%) |
Aplikasyon |
|
5P |
5 |
±5 |
Pwoteksyon jeneral |
|
10P |
10 |
±10 |
Pwoteksyon surcurrent |
|
Tpx |
- |
- |
Segondè presizyon pasajè |
|
TPY |
- |
- |
Ba remanence |
|
TPZ |
- |
- |
Air-gapped am |
3. Konsiderasyon pratik pou antretyen presizyon
3.1 Jesyon chay
Total fado segondè a gen ladan:
Enpedans enstriman
Rezistans kab (2 × pou bouk)
Kontakte rezistans
Egzanp Kalkil:
Pou 5a CT ak 50m nan 2.5mm ² kab kwiv (R =0.0075 ω/m):
Rcable=2 × 50 × 0.0075=0.75 ω
Chay=I²R=5 ² × 0.75=18.75 Va
Konklizyon
Konprann klas presizyon CT ak prensip mezi se esansyèl pou seleksyon apwopriye ak aplikasyon nan sistèm pouvwa. Evolisyon kontinyèl nan estanda ak teknoloji mande atansyon kontinyèl yo kenbe entegrite mezi nan aplikasyon pou kadriyaj modèn.

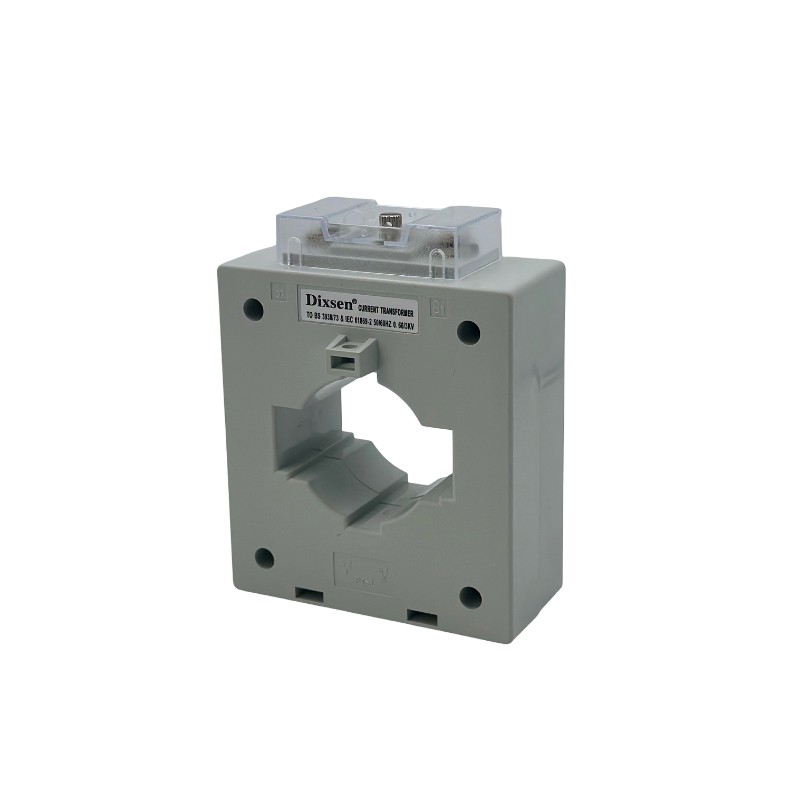

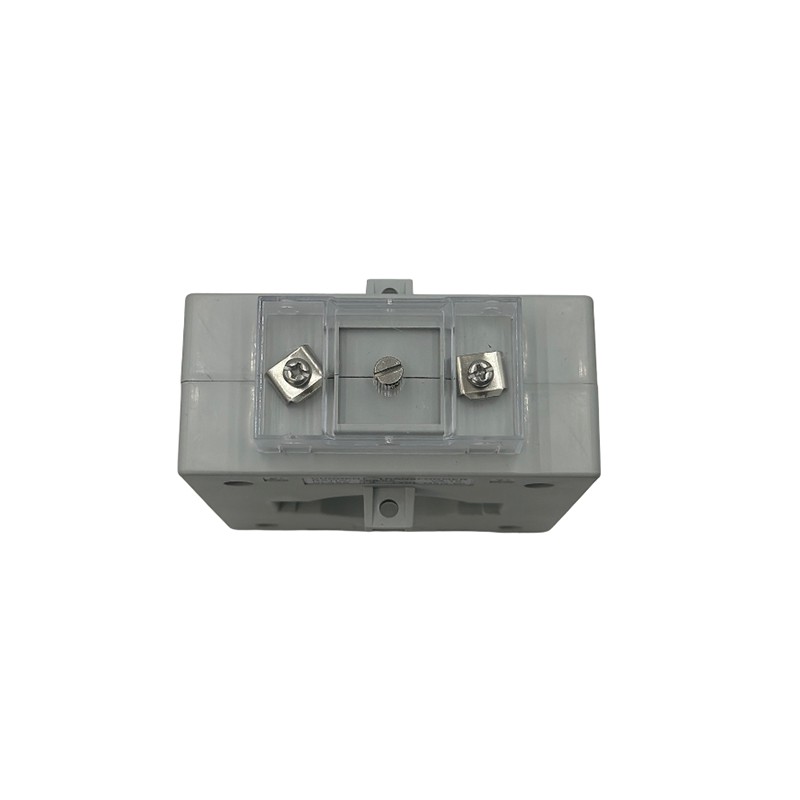

Andedan kay la transfòmatè aktyèl MSQ-60 Seri-serye & sètifye pou mezi enèji
Andedan kay la CT MSQ-60 seri a se yon klasik, pèfòmans-wo transfòmatè aktyèl (CT) ki fèt pou aplikasyon pou konvansyonèl ak modèn siveyans pouvwa. Bati pou durability ak presizyon, li se ofisyèlman apwouve pa otorite pouvwa nasyonal pou mezi enèji ak konfòmite bòdwo, asire pèfòmans ou fè konfyans nan sistèm komèsyal, endistriyèl, ak sèvis piblik-klas.
Karakteristik kle & avantaj
(Lajè ranje prensipal aktyèl (250A-1600A)-Sipòte mwayen ak aplikasyon pou wo-chaj ak presizyon segondè (± 0.5% oswa pi bon).
✔ estanda rezilta segondè (1A / 5A) - transparans entegre ak mèt enèji, rle pwoteksyon, sistèm SCADA, ak aparèy gri entelijan.
-Gwo konsepsyon andedan kay la-Enjenieri pou alontèm estabilite nan panno elektrik, switchgear, ak kabinèt mesure.
- Konfòmite regilasyon - satisfè estanda nasyonal ak entènasyonal (IEC, ANSI, elatriye) pou mezi enèji san danje epi sètifye.
✔ Pri-efikas & antretyen-gratis-yon solisyon serye pou mesure sèvis piblik, siveyans chaj, ak analiz bon jan kalite pouvwa.
Aplikasyon tipik
- Komèsyal & Endistriyèl Enèji Metering- egzat bòdwo ak sub-mesure pou faktori, sant done, ak gwo fasilite yo.
- Substasyon sèvis piblik ak rezo distribisyon- kadriyaj-nivo siveyans aktyèl pou revni mezi ak profilaj chaj.
- Motor & transfòmatè pwoteksyon - deteksyon surcurrent ak kowòdinasyon relè.
- Sistèm enèji renouvlab - entegrasyon ak inverters solè/van pou mezi pouvwa.
- Sistèm Jesyon Building (BMS)- an tan reyèl swiv aktyèl pou HVAC, ekleraj, ak enfrastrikti elektrik.
Poukisa chwazi andedan kay la CT MSQ-60 seri a?
Avèk dosye track pwouve li yo, apwobasyon regilasyon, ak gwo konpatibilite, seri a MSQ-60 se yon chwa serye pou sistèm pouvwa konvansyonèl ak en. Konstriksyon dirab li yo, presizyon mezi, ak enstalasyon ploge-ak-jwe fè li ideyal pou oditè enèji, sèvis piblik, ak operatè endistriyèl k ap chèche yon solisyon CT pa gen okenn-konpwomi.
Paramèt
|
Modèl |
Rapò (a) |
Chay (VA) |
|
|
Klas: 0.5 |
Klas:1.0 |
||
|
MSQ-60 |
250/5 |
5 |
5 |
|
MSQ-60 |
300/5 |
5 |
7.5 |
|
MSQ-60 |
400/5 |
5 |
10 |
|
MSQ-60 |
500/5 |
5 |
10 |
|
MSQ-60 |
600/5 |
10 |
10 |
|
MSQ-60 |
750/5 |
10 |
10 |
|
MSQ-60 |
800/5 |
10 |
10 |
|
MSQ-60 |
1000/5 |
10 |
15 |
|
MSQ-60 |
1200/5 |
10 |
15 |
|
MSQ-60 |
1500/5 |
15 |
15 |
|
MSQ-60 |
1600/5 |
15 |
15 |

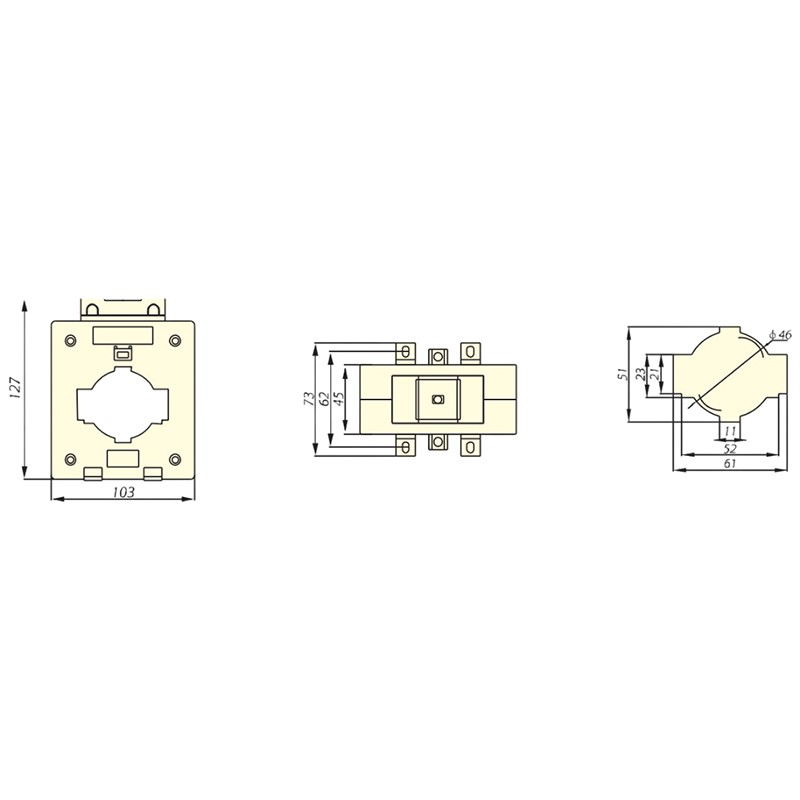

Dimansyon (mm)
Baj popilè: Andedan kay la CT, Lachin Andedan kay la CT manifaktirè, Swèd, faktori
