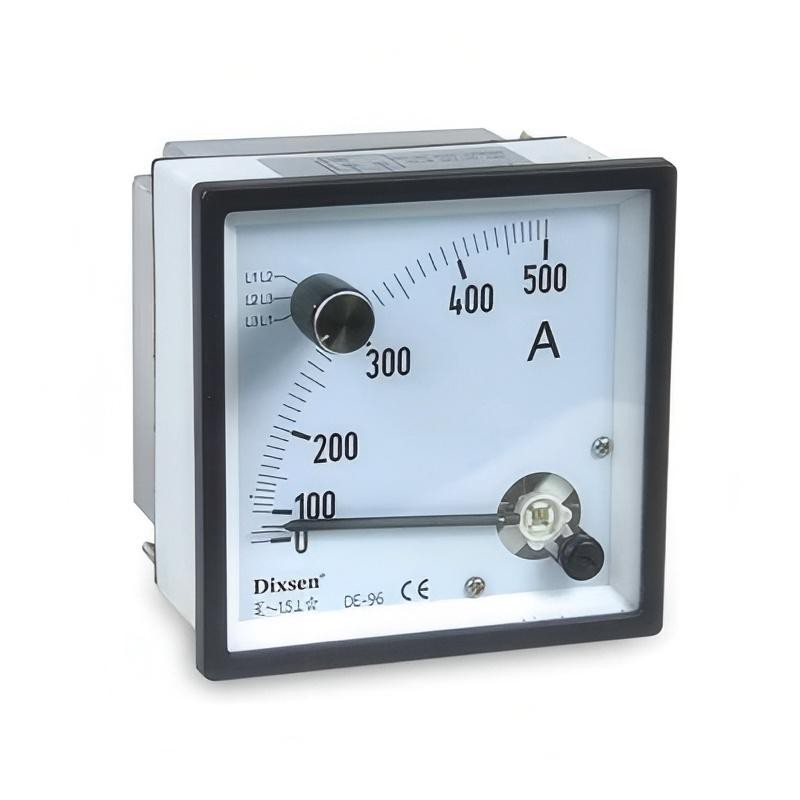

Ammeter AC ak Chanjman-sou switch

Yon ammèt AC ak yon switch seleksyon se yon sèl mèt panèl ki ka mezire aktyèl nan sikui miltip oswa faz youn nan yon tan. Sa a ekonomize espas ak pri konpare ak lè l sèvi avèk yon mèt separe pou chak sikwi.

Voye rechèch

Dekri teren

Ammeter AC ak Chanjman-Apèsi sou Chanjman

Yon ammèt AC ki gen chanjman-sou switch (ki rele tou switch seleksyon oswa switch transfè) se yon asanblaj enstriman panèl entegre ki fèt pou pèmèt yon sèl amperèt mezire kouran an sekans nan plizyè sikwi oswa faz. Sistèm sa a bay yon solisyon pri-efikas, ekonomize espas-pou kontwole plizyè valè aktyèl san yo pa bezwen yon kontè devwe pou chak youn.

Eleman Sistèm Nwayo

Ammeter: Yon sèl ammèt AC, anjeneral analòg (fè k ap deplase) oswa dijital.

Chanjman-Sou switch: Yon switch rotary oswa pouse-bouton ki gen plizyè pozisyon (egzanp, "Off," "L1," "L2," "L3," "Net"). Li se rated pou aktyèl segondè nan Transformateur aktyèl yo (CTs), tipikman 5A oswa 1A.

Fonksyònman Prensip

Bouton an aji kòm yon multiplexeur pou opinyon ammèt la. Li konekte tèminal ammeter la ak rezilta segondè diferan Transformateur aktyèl (CTs) youn nan yon moman. Operatè a chwazi sikwi a vle atravè switch la, ak ammèt la montre aktyèl la pou sikwi espesifik sa a.

Karakteristik kle & Avantaj

Pri & Espas Efikasite: Dratikman redwi pri ak espas panèl konpare ak enstale yon sèl amperèt pou chak sikwi.

Siveyans senplifye: Pèmèt yon operatè manyèlman eskane ak tcheke aktyèl la nan plizyè liy ki soti nan yon sèl kote santral.

Komen nan Twa-Sistèm Faz: Aplikasyon klasik la se nan yon panèl 3-faz, kote switch la gen pozisyon pou L1, L2, L3, epi souvan "Off." Sa a pèmèt tcheke balans faz.

Fleksibilite: Èske yo ka configuré pou kontwole diferan manje, motè, oswa bank ekipman yo.

Sekirite kritik ak Nòt Itilizasyon

Segondè CT pa dwe janm louvri: switch la dwe yon kalite "shorting" oswa "fè-anvan-kraze" ki fèt espesyalman pou sèvis CT. Yon switch seleksyon estanda se danjere epi li pral domaje CT yo.

Evalyasyon CT kòrèk: Tout CT ki konekte yo ta dwe depreferans gen menm rapò (egzanp, tout 400:5) pou sèl echèl ammeter la dwe egzat.

Obsève pozisyon switch la: lekti ammèt la sèlman valab pou sikwi a chwazi pa switch la. Pozisyon switch la dwe byen make.

Pozisyon "Off": Pozisyon "Off" a anjeneral kout tout CT segondè yo ansanm pou pakin sekirite nan sistèm nan.

An rezime, yon ammèt AC ak chanjman-sou switch se yon solisyon jeni pratik ak tradisyonèl pou mezi aktyèl milti-pwen. Li bay priyorite ekonomi ak konsolidasyon, ak operasyon an sekirite li antyèman depann sou itilizasyon yon switch selektè ki byen klase-pou pwoteje Transformateur Aktyèl yo kont kondisyon danjere sikwi louvri-.
